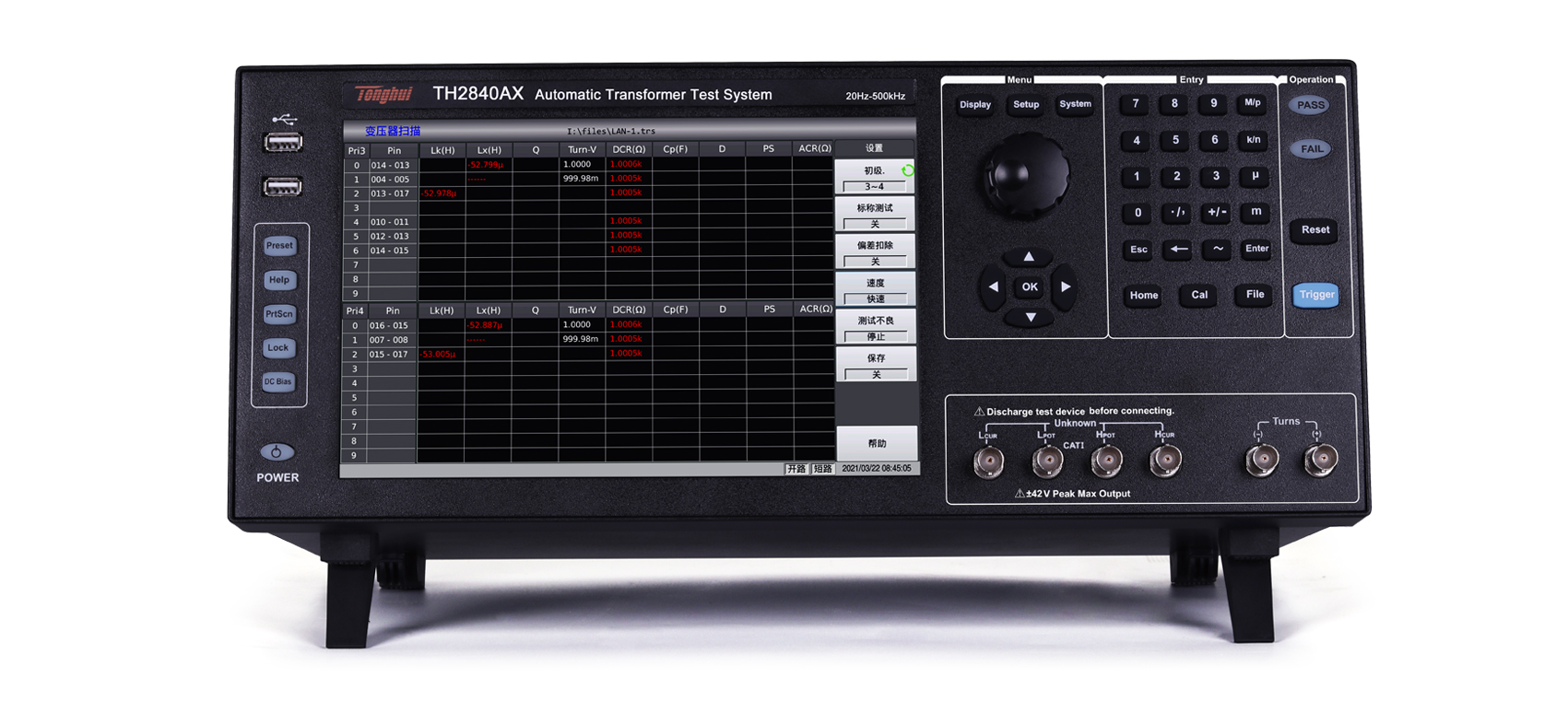

TH2840AX 自动变压器测试系统
主要参数：
TH2840X系列自动变压器测试系统是常州同惠电子在多年变压器测试的经验上，采用了新一代技术成功的新一代自动变压器测试系统，创新性的采用了双CPU架构、Linux底层系统、10.1寸电容式触摸屏、中英文操作界面、内置使用说明及帮助等新一代技术，解决了以往测试系统设置繁琐、测试速度慢、显示不全、PIN脚位不足等缺陷。
TH2840X系列自动变压器测试系统得益于采用了10.1寸、分辨率达1280*800的电容式触摸屏，可以将所有脚位设置、测试条件、脚位串并联、平衡设置等同一屏操作，简化了设置过程，更降低了仪器操作者设置的难度。
A.革命性的设计
双CPU架构，Linux底层，支持触摸屏、键盘、鼠标，内置中英文帮助等设计，带来的是无与伦比的操作体验，
大大降低操作者准入门槛，数倍提升的测试效率。
以下是一代经典型号TH2829X与最新型号之对比
| 项目 |
TH2840X |
TH2829X |
| 测试速度 |
快速21ms(100Hz),50次/秒(x8倍) 快速3ms(1kHz),300次/秒(x5倍) 快速3ms(10kHz),300次/秒(x1.5倍) 快速+2ms(>=2kHz),500次/秒(x2.5倍) |
快速+150ms(100Hz),6.6次/秒 快速+15ms(1kHz),66次/秒 快速+5ms(10kHz),200次/秒 |
| 测试频率 |
---- 500kHz 2MHz |
200kHz 500kHz 1MHz |
| 测试电平 |
AC20V(20Hz~1MHz) AC15V(1MHz~2MHz) |
AC10V |
| 内置DC偏置 |
偏置电压±40V |
偏置电压±10V |
| 内置偏流源 |
2A(标配),10V供电电压 |
2A(选配),8V供电电压 |
| 支持扫描脚位
|
24PIN(TH1831扫描盒) 48X6PIN(最多288PIN)主机通用 |
20PIN 48PIN NX(最多192PIN) |
| USB HOST接口 |
2个,支持鼠标,键盘 |
1个 |
| 系统架构 |
双CPU方案,节省显示时间 |
单CPU |
| 嵌入式系统 |
Linux系统 完美支持各类U盘 支持网络 支持鼠标、键盘操作、支持电容触屏 |
无系统 |
| 显示器 |
10.1寸电容式触屏1280×800显示更多的信息 |
7寸TFT显示屏 |
| 量程切换 |
电子开关,速度快,寿命长,无噪音 |
继电器,速度慢,寿命短 |
| 文件个数 |
400个(288PIN) |
20个(NX192PIN) |
| 帮助 |
电子说明书,直接在仪器上查看简要说明 |
无 |
B.10.1寸大屏，简化设置效率，降低操作难度
10.1寸触摸屏、1280*800分辨率，触摸式大屏幕带来更多的好处是，把所有变压器脚位关联、测试参数、脚位串并联、分选参数等参数放置在同一屏幕，直接用手或者键盘鼠标操作，不仅操作快速而且看起来绝不拥挤和杂乱。
根据同惠电子在变压器测试领域十多年的耕耘，针对早期自动变压器综合测试系统在测试中遇到的问题，一直在持续改进。
1.图形化变压器脚位关联页面

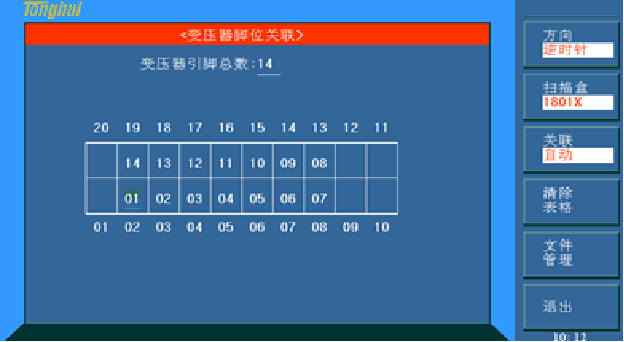

早期自动变压器测试系统脚位关联页面设置繁琐，而且无法在第一时间将变压器脚位、测试治具脚位一一对应，设置难度大

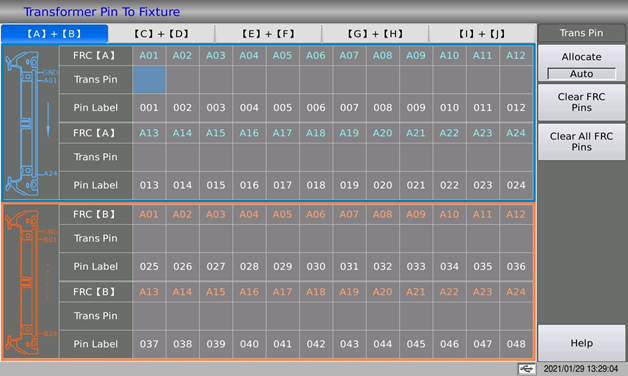

针对这个弊病，新一代自动变压器测试系统在脚位关联界面增加了图片,颜色,框线等元素,提升了脚位设置与测试牛角的关联性,用户可以第一时间将变压器脚位与实物进行关联，降低设置难度及接线错误的可能性
2.单页设置变压器测试条件

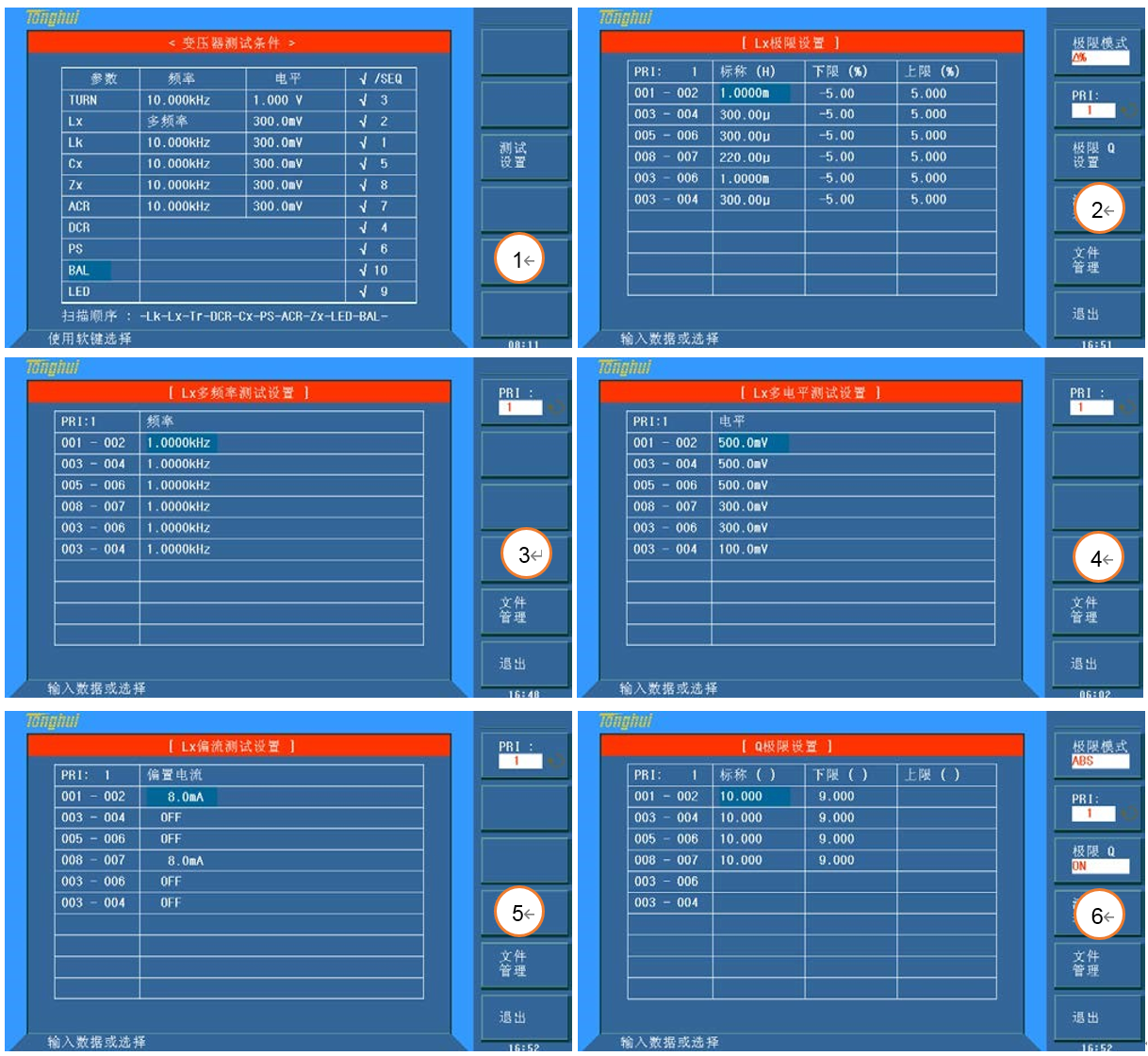

早期自动变压器测试系统设置测试参数需要进入不同的设置页面，如设置Lx的相关参数,需进入6-7个不同的子页面，相当的繁琐。

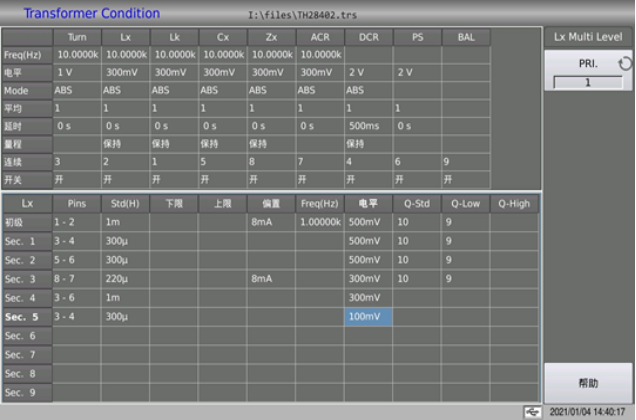

经过改进，现多个参数可以在一个页面切换,且Lx所有相关参数在一个表格内即可设置完毕，一目了然，极大提高了设置效率
3.改进脚位串、并联设置
早期型号设置脚位时，需要串联脚位和并联脚位时，需进入各自不同的子页面

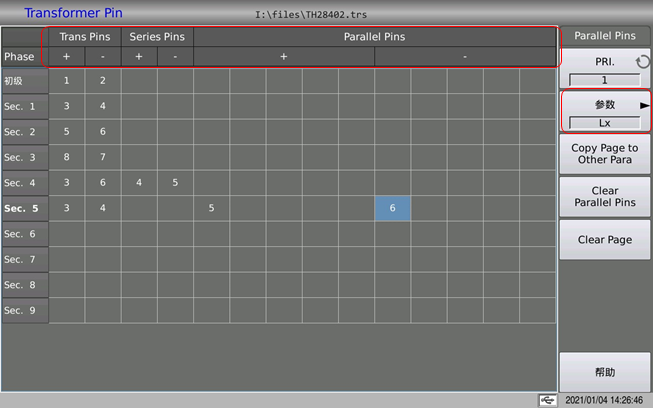

经过改进后，直接在一个页面里即可设置脚位串并联

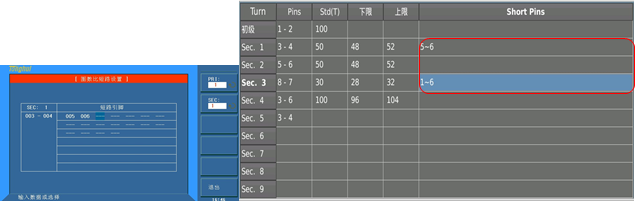

4.改进的多脚位输入方式
在变压器扫描设置时，经常需要输入类似1,2,3,4,5,6这样多个连续脚位输入的情况，因此改进了输入方式，使用习惯性的类似1~6这样表示连续方式输入的方式，简化了显示页面，提高了输入效率
5.每个扫描参数增加平均次数和延时设置来增加稳定性

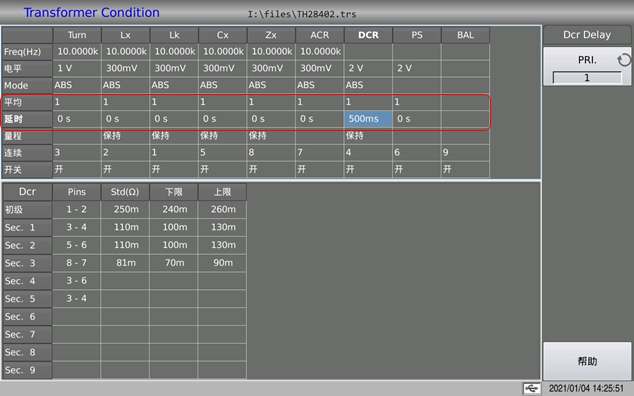

在变压器扫描测试时，由于部分电感回路电感量较大，需要经过一定时间的稳定之后才能读到准确的数值，针对此情况，对每个扫描参数增加了平均次数和延时设置来增加稳定性,同时不会影响到其他参数的测试速度
6.改进漏感设置方式

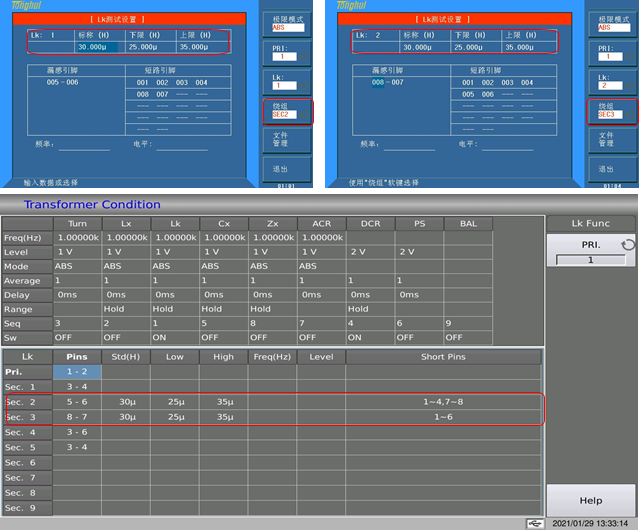

在多个绕组测试漏感Lk时，早期仪器需要不断切换对应绕组，并设置标称值及极限值，非常麻烦，新一代自动变压器测试系统改进了这种设置方式，直接在同一个设置页面即可设置不同次级绕组的脚位及连接方式、省去了输入漏感引脚,直接在相应的引脚处输入标称值,上下限即可

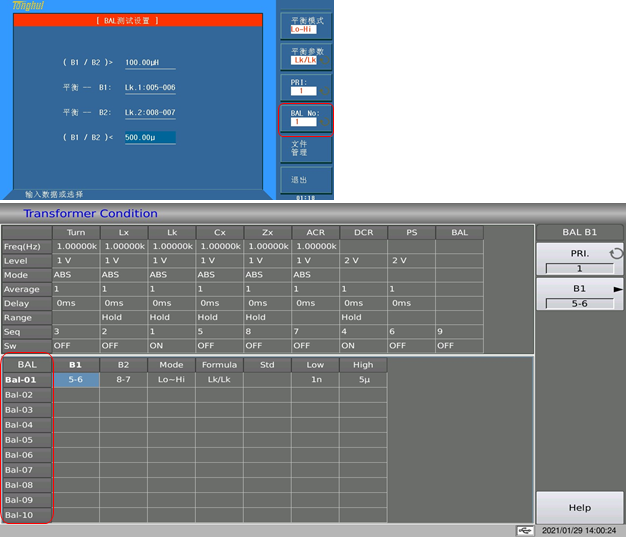

7.改进了平衡扫描方式
测试多绕组变压器平衡时，如同测试漏感一样，早期仪器需要不断切换次级平衡脚位并设置对应极限值，新一代自动变压器测试系统改进了此设置，将所有平衡设置项目在同一页面即可设置，针对早期平衡点数最多只有5个点的不足，升级到了10个点
C.LCR测量功能
1. 此功能为选件
2.详细功能及指标请参考TH2840系列LCR数字电桥技术参数
- 应用
-
■ 开关变压器扫描测试、综合特性分析
■ 网络变压器扫描测试，综合特性分析
■ 分立无源元件（电感L，电阻R，电容C）多路扫描测试
■ 继电器驱动线包、触点接触电阻多路扫描测试
■ 多路直流电阻DCR扫描测试
■ 阻抗网络多个无源器件综合测试分析
| 产品型号 |
TH2840AX |
TH2840BX |
TH2840NX |
|
| 显示 |
显示器 |
10.1英寸(对角线)电容触摸屏 |
||
| 比例 |
16:9 |
|||
| 分辨率 |
1280×RGB×800 |
|||
| 测试PIN脚 |
20PIN(通过TH1806实现) |
48PIN(可扩展至288PIN) |
||
| 测试频率 |
范围 |
20Hz-500kHz |
20Hz-500kHz |
|
| 精度 |
0.01% |
|||
| 分辨率 |
0.1mHz (20.0000Hz-99.9999Hz) |
|||
| 1mHz (100.000Hz-999.999Hz) |
||||
| 10mHz (1.00000kHz-9.99999kHz) |
||||
| 100mHz (10.0000kHz-99.9999kHz) |
||||
| 1Hz (100.000kHz-999.999kHz ) |
||||
| 10Hz (1.00000MHz-2.00000MHz) |
||||
| AC测试信号模式 |
额定值 (ALCOFF) |
设定电压为测试端开路时Hcur电压 |
||
| 设定电流为测试端短路时从Hcur流出电流 |
||||
| 恒定值 (ALCON) |
保持DUT上电压与设定值相同 |
|||
| 保持DUT上电流与设定值相同 |
||||
| 测试电平 |
电压范围 |
5mVrms-20Vrms5mVrms-20Vrms F>1MHz 5mVrms-15Vrms |
||
| 准确度 |
±（10%×设定值+2mV）（AC≤2Vrms） ±（10%×设定值+5mV）（AC＞2Vrms） |
|||
| 分辨率 |
1mVrms (5mVrms-1Vrms) |
|||
| 10mVrms (1Vrms-20Vrms) |
||||
| 电流范围 |
50μArms-100mArms |
|||
| 分辨率 (100Ω内阻) |
10μArms (50μArms-10mArms) |
|||
| 100μArms (10mArms-100mArms) |
||||
| RDC测试 |
电压范围 |
100mV-20V |
||
| 分辨率 |
1mV (0V-1V) |
|||
| 10mV (1V-20V) |
||||
| 电流范围 |
0mA-100mA |
|||
| 分辨率 |
10μA (0mA-10mA) |
|||
| 100μA (10mA-100mA) |
||||
| 产品型号 |
TH2840AX |
TH2840BX |
TH2840NX |
|
| DC偏置 |
电压范围 |
0V-±40V |
||
| 准确度 |
AC≤2V 1%×设定电压+5mV |
|||
| AC>2V 2%×设定电压+8mV |
||||
| 分辨率 |
1mV (0V - ±1V) |
|||
| 10mV (±1V - ±40V) |
||||
| 电流范围 |
0mA-±100mA |
|||
| 分辨率 |
10μA （0mA-10mA） |
|||
| 100μA （10mA-100mA） |
||||
| 内置电流源 |
电流范围 |
0mA-2A |
||
| 准确度 |
I>5mA ±（2%×设定值+2mA） |
|||
| 分辨率 |
1mA |
|||
| 输出阻抗 |
30Ω，±4%@1kHz |
|||
| 100Ω，±2%@1kHz |
||||
| LCR模块测量参数 |
||||
| 测量参数 |
方式 |
四参数任意选择 |
||
| AC |
Cp/Cs、Lp/Ls、Rp/Rs、|Z|、|Y|、R、X、G、B、θ、D、Q、VAC、IAC |
|||
| DC |
RDC、VDC、IDC |
|||
| 测试端配置 |
五端 |
|||
| 测试电缆长度 |
0m |
|||
| 数学运算 |
与标称值的绝对偏差Δ，与标称值的百分比偏差Δ% |
|||
| 等效方式 |
串联、并联 |
|||
| 校准功能 |
开路OPEN、短路SHORT、负载LOAD |
|||
| 测量平均 |
1-255次 |
|||
| 量程选择 |
自动AUTO、手动HOLD |
|||
| 量程配置 |
LCR |
100mΩ、1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ |
||
| RDC |
1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ |
|||
| 测量时间（ms） |
快速+：0.56ms 快速：3.3ms 中速：90ms 慢速：220ms |
|||
| 最高准确度 |
0.05%（具体参考说明书） |
|||
| 测量显示范围 |
||||
| Cs、Cp |
0.00001pF-9.99999F |
|||
| Ls、Lp |
0.00001μH-99.9999kH |
|||
| D |
0.00001-9.99999 |
|||
| Q |
0.00001-99999.9 |
|||
| R、Rs、Rp、X、Z、RDC |
0.001mΩ-99.9999MΩ |
|||
| G、B、Y |
0.00001μs-99.9999S |
|||
| VDC |
±0V-±999.999V |
|||
| IDC |
±0A-±999.999A |
|||
| θr |
-3.14159-3.14159 |
|||
| θd |
-179.999°-179.999° |
|||
| Δ% |
±（0.000%-999.9%） |
|||
