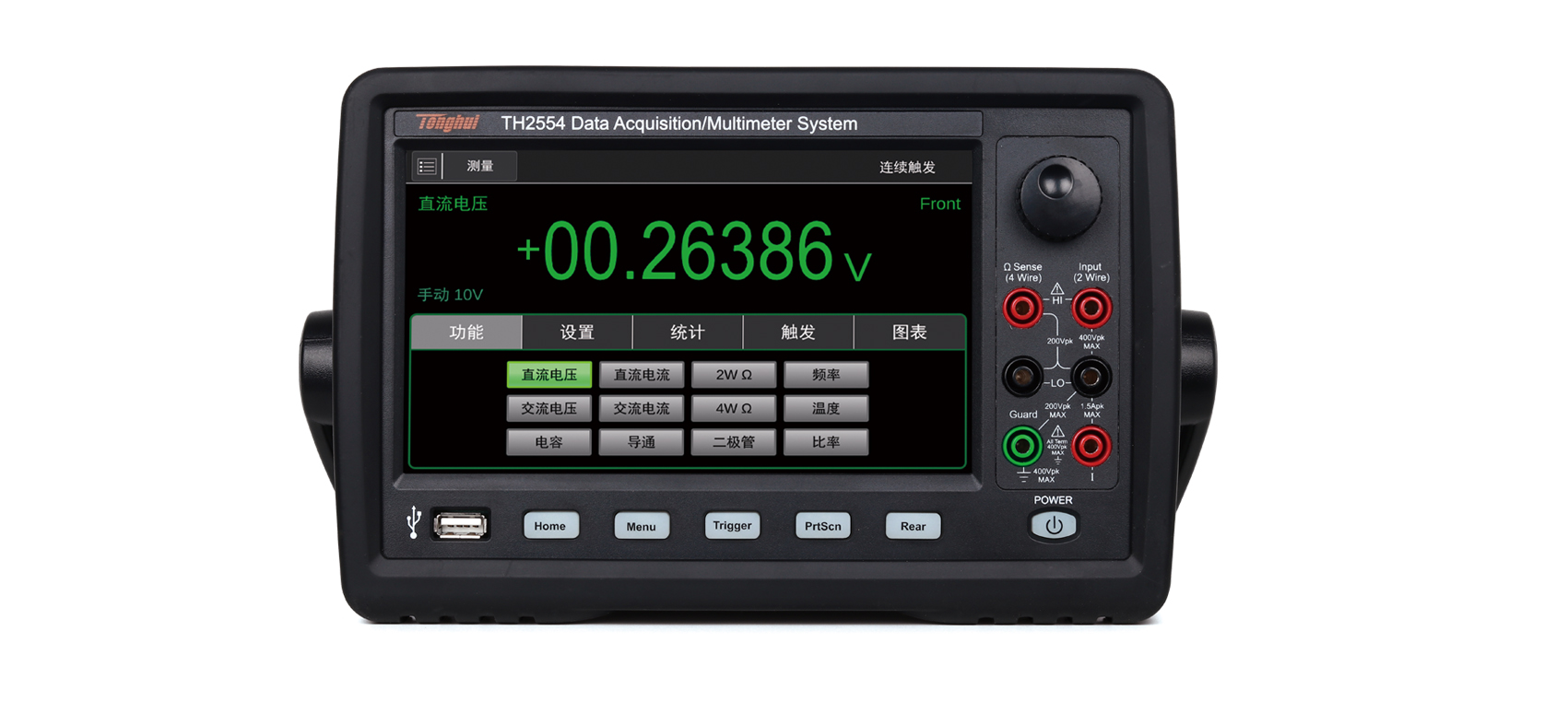

TH2554 数据采集器
主要参数：
TH2554是一台高精度、高稳定、多路扫描的数据采集系统，提供高达1000次/秒的最快读数速率，0.0035%的直流电压基本精度以及0.0100%的基本电阻精度等一系列优良的性能。
无论是研发阶段的产品性能测试，还是生产过程中的自动化测试，针对多测试点，多种信号测量等应用，模块化结构的TH2554系列数据采集/开关系统将精密的测量功能与灵活的信号连接功能相结合，可提供丰富的测试测量解决方案。
|
测量参数 |
范围 |
最高精度% |
|
直流电压（DCV） |
0.1μV-300.000V |
0.0035 |
|
直流电流（DCI） |
0.1nA-3A |
0.050 |
|
直流电阻（DCR） |
10μΩ-100.0000MΩ |
0.0100 |
|
交流电压（ACV） |
0.1μV-300.000V |
0.060 |
|
交流电流（ACI） |
1nA-3A |
0.1 |
|
频率 |
3Hz-300kHz |
0.010 |
|
二极管 |
5V量程/1mA测试电流 |
0.010 |
|
连续性（导通） |
1kΩ量程/1mA测试电流 |
0.010 |
|
温度 |
PT100 (DIN/ IEC 751)探头 |
探头精度 + 0.05°C |
|
5 kΩ热敏电阻 |
探头精度 + 0.10°C |
|
|
电容 |
0.0001nF-10.000mF |
0.5 |
A． 6 1/2 DMM万用表板卡
支持万用表功能， 6 1/2位测量分辨率
测量范围：
- 直流电压0.1μV至300V
- 交流电压0.1μV至300V
- 直流电流10pA至3A
- 交流电流1nA至3A
- 两线及四线式的电阻测量0.01mΩ至120MΩ
- 频率2Hz - 1MHz
B． 基础板卡
- 40通道（两线）/20通道（四线）输入，独立2通道电流输入
- 电压测试最大300V，电流测试最大1A
- 热电偶温度测试带CJC(冷端补偿)
- 测试端口带公共端口，可以1对多。
- 万用表插板所有功能都可以通过插板测试
- 扫描速度最快90通道/秒
C． 快速板卡
- 20通道固态差分复用器模块，四线电阻为10通道
- 电压测试最大60V，不测试电流
- 热电偶温度测试带CJC(冷端补偿)
- 测试端口带公共端口，可以1对多。
- 扫描速度最快 800通道/秒
应用工业
电机、变压器、磁芯、等温升评估
电阻烧结炉、新能源电池、充电桩、汽车电机、LED灯、芯片的温度测试。
农业
蔬菜大棚、水果大棚、种子冷藏库等温度监控
化工
反应炉、生产设备等温度监控
畜牧
养殖大棚、圈舍、食物保存、海鲜仓库等温度监控
医药
病房、检查室、药品保存间、精子库、救护车等温度监控
环境
野外监控点、气象监控点等温度监控
交通
交通指示牌、高速公路、冷藏运输、汽车电子等温度监控
技术参数
- 直流电压
|
量程 |
24 小时 TCAL ± 1°C |
90 天 TCAL ± 5°C |
1 年 TCAL ± 5°C |
2 年 TCAL ± 5°C |
温度系数/°C |
|
100.0000 mV |
0.0030+ 0.0030 |
0.0040 + 0.0035 |
0.0050 + 0.0035 |
0.0065 + 0.0035 |
0.0005 + 0.0005 |
|
1.000000V |
0.0020+ 0.0006 |
0.0030 + 0.0007 |
0.0040 + 0.0007 |
0.0055 + 0.0007 |
0.0005 + 0.0001 |
|
10.00000V |
0.0015+ 0.0004 |
0.0020 + 0.0005 |
0.0035 + 0.0005 |
0.0050 + 0.0005 |
0.0005 + 0.0001 |
|
100.0000V |
0.0020+ 0.0006 |
0.0035 + 0.0006 |
0.0045 + 0.0006 |
0.0060 + 0.0006 |
0.0005 + 0.0001 |
|
300.000V |
0.0020+ 0.0006 |
0.0035+ 0.0010 |
0.0045+ 0.0010 |
0.0060 + 0.0010 |
0.0005 + 0.0001 |
- 直流电阻
|
量程 |
测试电流 |
24 小时 TCAL ± 1°C |
90 天 TCAL ± 5°C |
1 年 TCAL ± 5°C |
2 年 TCAL ± 5°C |
温度系数/°C |
|
10Ω |
10mA |
0.0050+ 0.0030 |
0.008+ 0.004 |
0.010+ 0.004 |
0.012+ 0.004 |
0.0006 + 0.0005 |
|
100 Ω |
1mA |
0.0030+ 0.0020 |
0.008+ 0.003 |
0.010+ 0.003 |
0.012+ 0.003 |
0.0006 + 0.0003 |
|
1kΩ |
1mA |
0.0020+ 0.0005 |
0.008+ 0.001 |
0.010+ 0.001 |
0.012+ 0.001 |
0.0006 + 0.0001 |
|
10kΩ |
100uA |
0.0020+ 0.0005 |
0.008+ 0.001 |
0.010+ 0.001 |
0.012+ 0.001 |
0.0006 + 0.0001 |
|
100kΩ |
10uA |
0.0020+ 0.0005 |
0.008+ 0.001 |
0.010+ 0.001 |
0.012+ 0.001 |
0.0006 + 0.0001 |
|
1MΩ |
5uA |
0.002 + 0.001 |
0.008+ 0.001 |
0.010+ 0.001 |
0.012+ 0.001 |
0.0030+ 0.0030 |
|
10MΩ |
500nA |
0.015 + 0.001 |
0.020+ 0.001 |
0.040+ 0.001 |
0.060+ 0.001 |
0.0030+ 0.0030 |
|
100MΩ |
500nA//10M |
0. 300+ 0.010 |
0.800+ 0.010 |
0.800+ 0.010 |
0.800+ 0.010 |
0.0030+ 0.0030 |
- 直流电流
|
量程 |
内阻压降 |
24 小时 TCAL ± 1°C |
90 天 TCAL ± 5°C |
1 年 TCAL ± 5°C |
2 年 TCAL ± 5°C |
温度系数/°C |
|
100uA |
<0.11V |
0.010 + 0.020 |
0.040 + 0.025 |
0.050 + 0.025 |
0.060 + 0.025 |
0.0020+ 0.0030 |
|
1mA |
<0.11V |
0.010 + 0.006 |
0.030 + 0.006 |
0.050 + 0.006 |
0.060 + 0.006 |
0.0020+ 0.0005 |
|
10mA |
< 0.5 V |
0.010 + 0.020 |
0.030 + 0.020 |
0.050 + 0.020 |
0.060 + 0.020 |
0.0020+ 0.0020 |
|
100mA |
< 0.5 V |
0.010 + 0.004 |
0.030 + 0.005 |
0.050 + 0.005 |
0.060 + 0.005 |
0.0020+ 0.0005 |
|
1A |
< 0.7 V |
0.050 + 0.006 |
0.080 + 0.010 |
0.100 + 0.010 |
0.120 + 0.006 |
0.0050+ 0.0010 |
|
3A |
< 2.0 V |
0.180 + 0.020 |
0.200 + 0.020 |
0.200 + 0.020 |
0.230 + 0.020 |
0.0050+ 0.0020 |
|
10A |
< 0.5 V |
0.050 + 0.010 |
0.120 + 0.010 |
0.120 + 0.010 |
0.150 + 0.010 |
0.0050+ 0.0010 |
- 二极管测试
|
功能 |
测试电流 |
24 小时 TCAL ± 1°C |
90 天 TCAL ± 5°C |
1 年 TCAL ± 5°C |
2 年 TCAL ± 5°C |
温度系数/°C |
|
5V |
1mA |
0.002 + 0.030 |
0.008 + 0.030 |
0.010+ 0.030 |
0.012 + 0.030 |
0.0010+ 0.0020 |
- 连续性（导通）测试
|
功能 |
测试电流 |
24 小时 TCAL ± 1°C |
90 天 TCAL ± 5°C |
1 年 TCAL ± 5°C |
2 年 TCAL ± 5°C |
温度系数/°C |
|
1kΩ |
1mA |
0.002 + 0.030 |
0.008 + 0.030 |
0.010+ 0.030 |
0.012 + 0.030 |
0.0010+ 0.0020 |
- 温度测试
|
温度 |
|
|
PT100 (DIN/ IEC 751) |
探头精度 + 0.05°C |
|
5kΩ热敏电阻 |
探头精度 + 0.10°C |
- 交流电压测试
|
频率/量程 |
24 小时 TCAL ± 1°C |
90 天 TCAL ± 5°C |
1 年 TCAL ± 5°C |
2 年 TCAL ± 5°C |
温度系数/°C |
|
3-5 Hz |
1.00+0.02 |
1.00+0.02 |
1.00+0.03 |
1.00+0.03 |
0.100+0.003 |
|
5-10 Hz |
0.35+0.02 |
0.35+0.03 |
0.35+0.03 |
0.35+0.03 |
0.035+0.003 |
|
10 Hz-20 kHz |
0.04+0.02 |
0.05+0.03 |
0.06+0.03 |
0.07+0.03 |
0.005+0.003 |
|
20-50 kHz |
0.10+0.04 |
0.11+0.05 |
0.12+0.05 |
0.13+0.05 |
0.011+0.005 |
|
50-100 kHz |
0.55+0.08 |
0.60+0.08 |
0.60+0.08 |
0.60+0.08 |
0.060+0.008 |
|
100-300 kHz |
4.00+0.50 |
4.00+0.50 |
4.00+0.50 |
4.00+0.50 |
0.200+0.020 |
- 交流电流测试
|
频率/量程 |
24 小时 TCAL ± 1°C |
90 天 TCAL ± 5°C |
1 年 TCAL ± 5°C |
2 年 TCAL ± 5°C |
温度系数/°C |
|
|
量程 |
压降 |
|||||
|
100μA |
<0.011V |
|||||
|
1mA |
< 0.11V |
|||||
|
10mA |
<0.05V |
|||||
|
100mA |
<0.5V |
|||||
|
3Hz- 5kHz |
0.10+0.04 |
0.10+0.04 |
0.10+0.04 |
0.10+0.04 |
0.015+0.006 |
|
|
5kHz - 10kHz |
0.10+0.04 |
0.10+0.04 |
0.10+0.04 |
0.10+0.04 |
0.030+0.006 |
|
|
1A量程 |
<0.7V |
|||||
|
3Hz- 5kHz |
0.10+0.04 |
0.10+0.04 |
0.10+0.04 |
0.10+0.04 |
0.015+0.006 |
|
|
5kHz - 10kHz |
0.10+0.04 |
0.10+0.04 |
0.10+0.04 |
0.10+0.04 |
0.030+0.006 |
|
|
3A量程 |
<2.0V |
|||||
|
3Hz- 5kHz |
0.23+0.04 |
0.23+0.04 |
0.23+0.04 |
0.23+0.04 |
0.015+0.006 |
|
|
5kHz - 10kHz |
0.23+0.04 |
0.23+0.04 |
0.23+0.04 |
0.23+0.04 |
0.030+0.006 |
|
|
10A量程 |
<0.5V |
|||||
|
3Hz- 5kHz |
0.15+0.04 |
0.15+0.04 |
0.15+0.04 |
0.15+0.04 |
0.015+0.006 |
|
|
5kHz - 10kHz |
0.15+0.04 |
0.15+0.04 |
0.15+0.04 |
0.15+0.04 |
0.030+0.006 |
|
