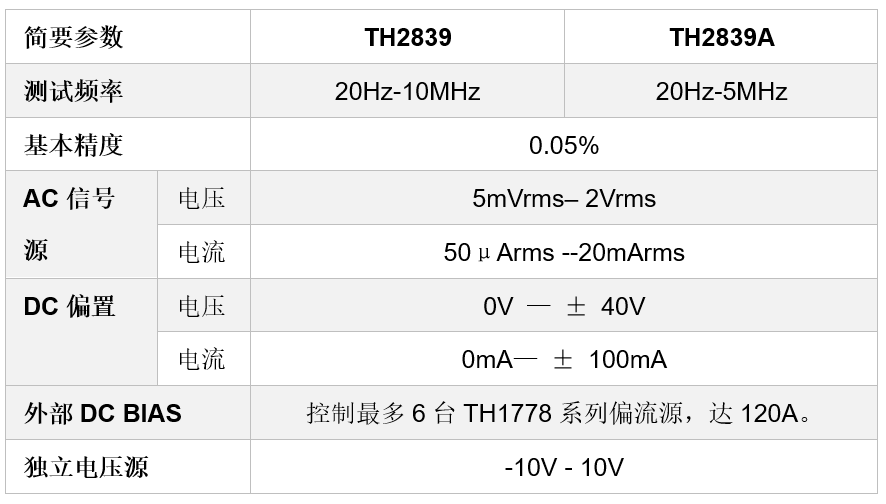

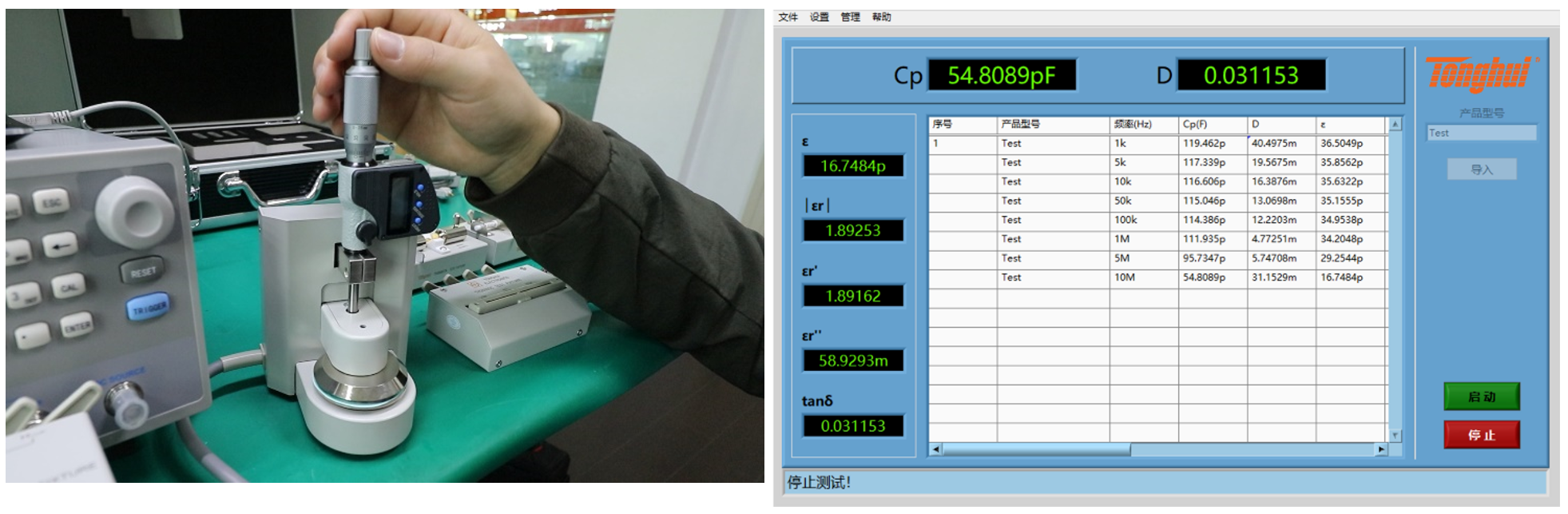

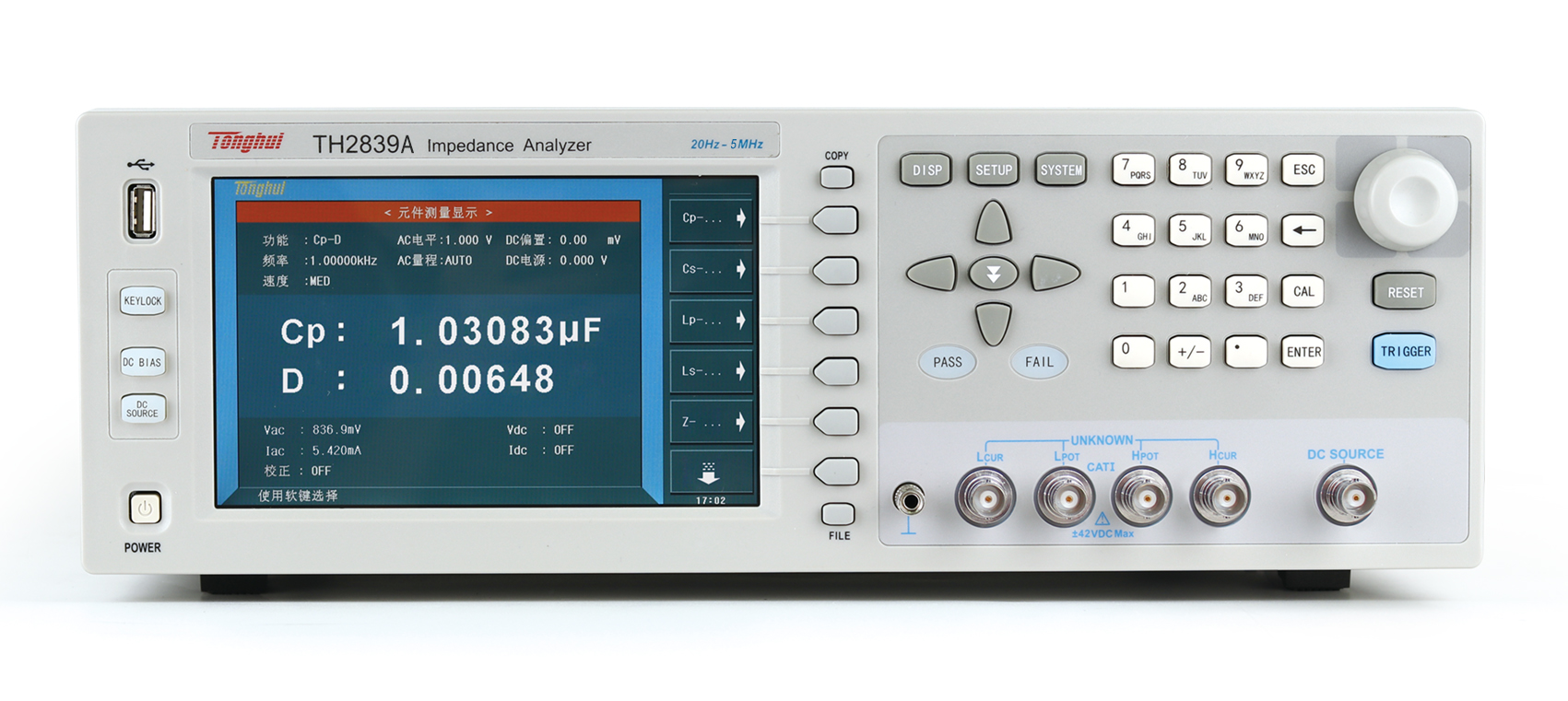

产品型号

TH2839

TH2839A

测试信号源

信号源输出阻抗

100Ω， ±1% @1kHz

测试频率

范围

20Hz-10MHz                                 20Hz-5MHz

分辨率

20.0000Hz -   99.9999Hz             1mHz

100.000Hz -   999.999Hz             10mHz

1.00000kHz -   9.99999kHz         100mHz

10.0000kHz -   99.9999kHz         1Hz

100.000kHz -   999.999kHz         10Hz

1.00000MHz -   10.00000MHz     100Hz

AC测试信号模式

额定值(ALC OFF)：设定电压为测试端开路时Hcur电压

                                设定电流为测试端短路时从Hcur流出电流恒定值(ALC ON)：  保持DUT上电压与设定值相同

                                保持DUT上电流与设定值相同

AC信号

电压范围

F≤ 1MHz  5mVrms- 2Vrms

F   >1MHz  5mVrms - 1Vrms

分辨率

5mVrms -   0.2Vrms             100μVrms

0.2Vrms -   0.5Vrms             200μVrms

0.5Vrms -   1Vrms                500μVrms

1Vrms -   2Vrms                   1mVrms

电流范围

50μArms -   20mArms

分辨率

50μArms -   2mArms            1 μArms

2mArms -   5mArms             2 μArms

5mArms -   10mArms           5 μArms

10mArms -   20mArms        10μArms

Rdc测试

电压范围

100mV - 2V

分辨率

100μV

电流范围

0mA - 20mA

分辨率

1μA

DC偏置

电压范围

0V - ±   40V

分辨率

0V - 5V                   100μV

5V - 10V                  1mV

10V -   20V                 2mV

20V -   40V                 5mV

电流范围

0mA - ±   100mA

分辨率

0 A -   50mA               1μA

50mA -   100mA         10μA

电压源

电压范围

-10V - 10V

分辨率

1mV

电流范围

-45mA - +45mA

输出阻抗

100Ω

显示器

尺寸/类型

7英寸 (对角线)TFT LCD显示器

比例

16：9

分辨率

800×RGB×480

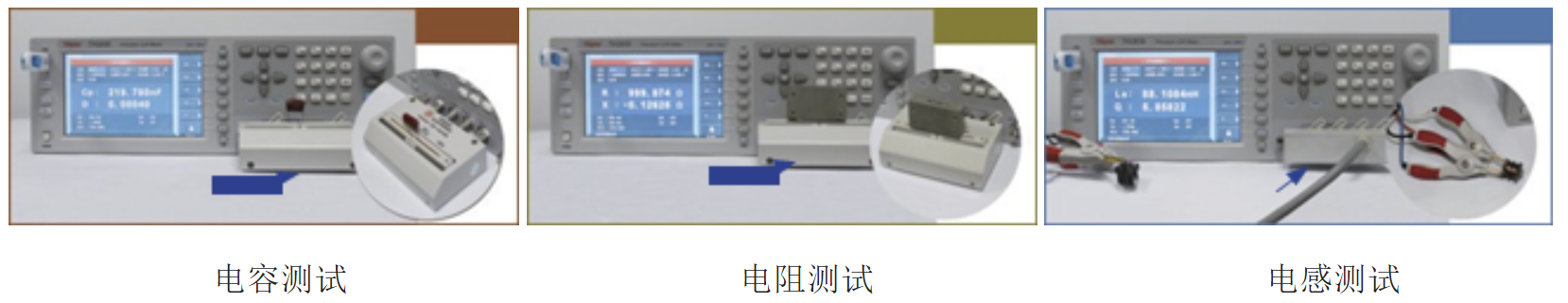

测量功能

测试参数

Cp-D,Cp-Q,Cp-G,Cp-Rp

Cs-D,Cs-Q,Cs-Rs

Lp-D, Lp-Q,   Lp-G, Lp-Rp, Lp-Rdc

Ls-D, Ls-Q,   Ls-Rs, Ls-Rdc, Rdc

R-X, Z-θd,   Z-θr

G-B, Y-θd,   Y-θr

Vdc-Idc

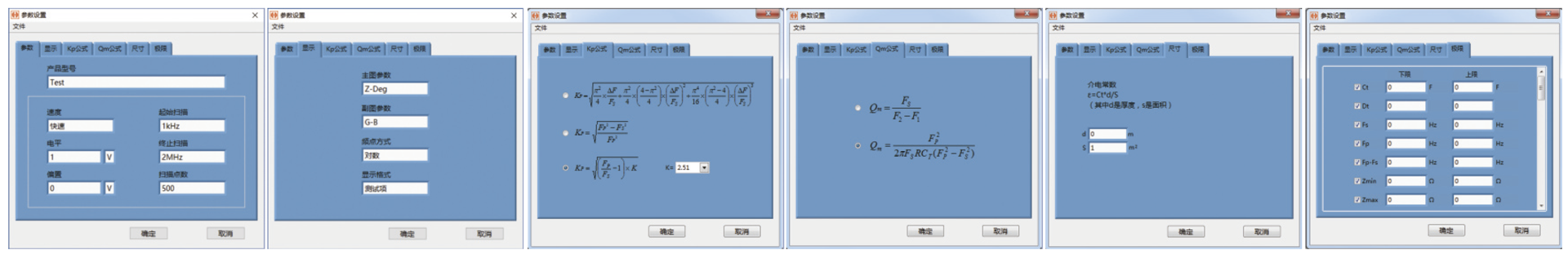

数学功能

A(X+B)+C， X为测试参数，A、B、C为输入参数

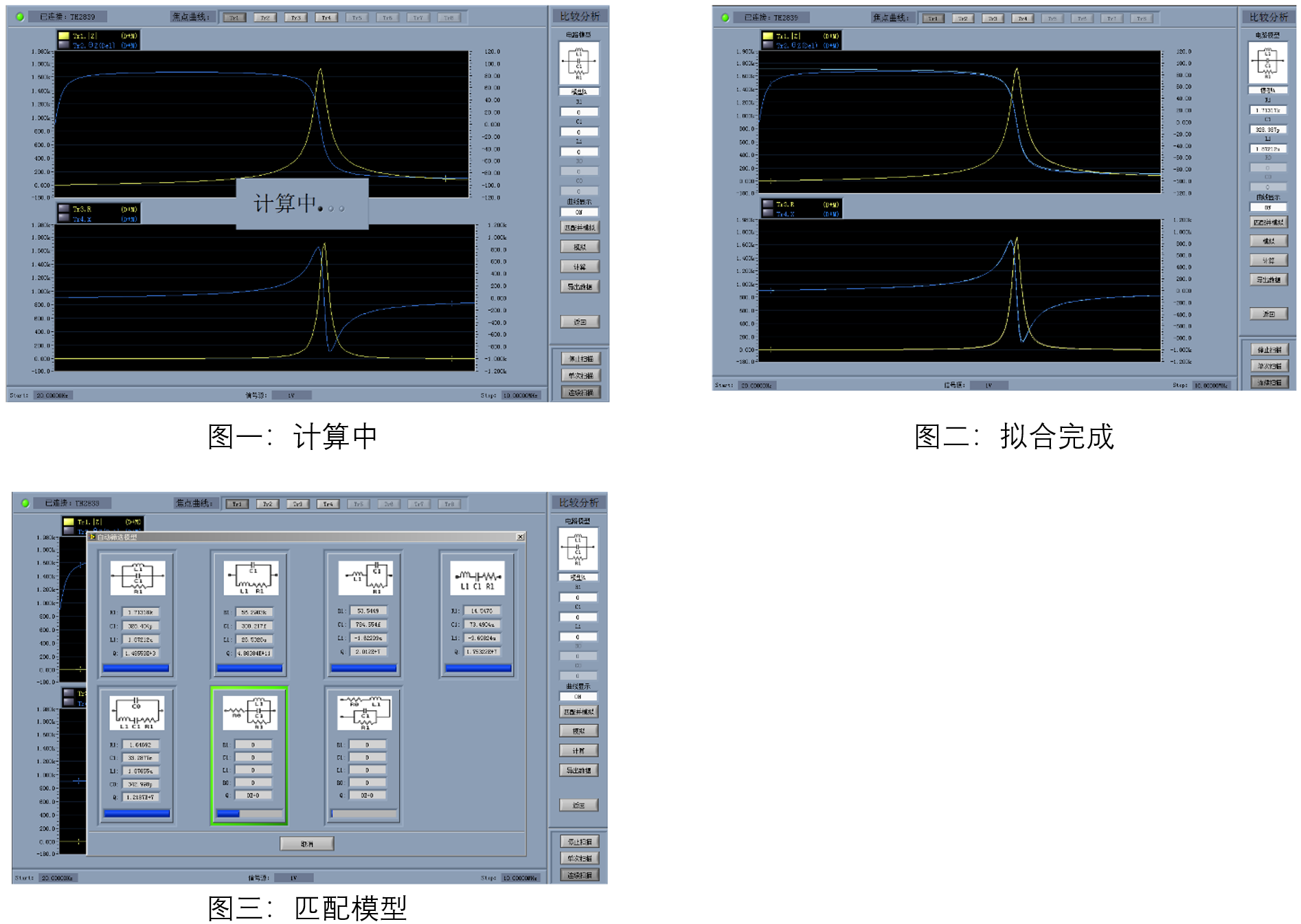

等效电路

串联、并联

偏差测量

与标称值的绝对偏差Δ，与标称值的百分比偏差Δ%

校准功能

开路OPEN、短路SHORT、负载LOAD

量程选择

自动AUTO、手动HOLD

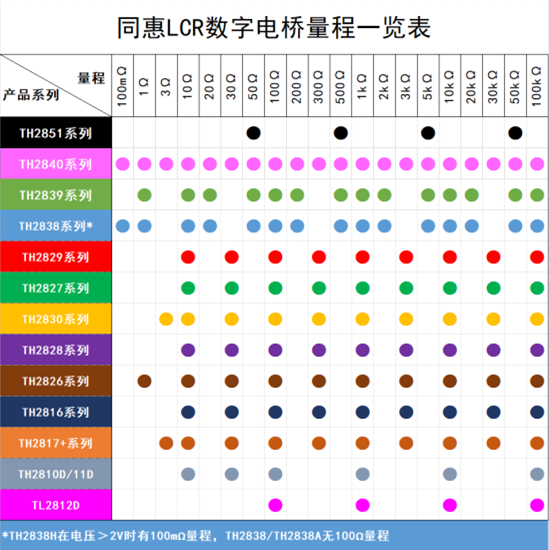

量程

LCR

100mΩ、1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、 50kΩ、100kΩ，共15档

Rdc

1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ，共15档

触发模式

INT、MAN、EXT、BUS

触发延迟

0 s - 999 s，分辨率100μs

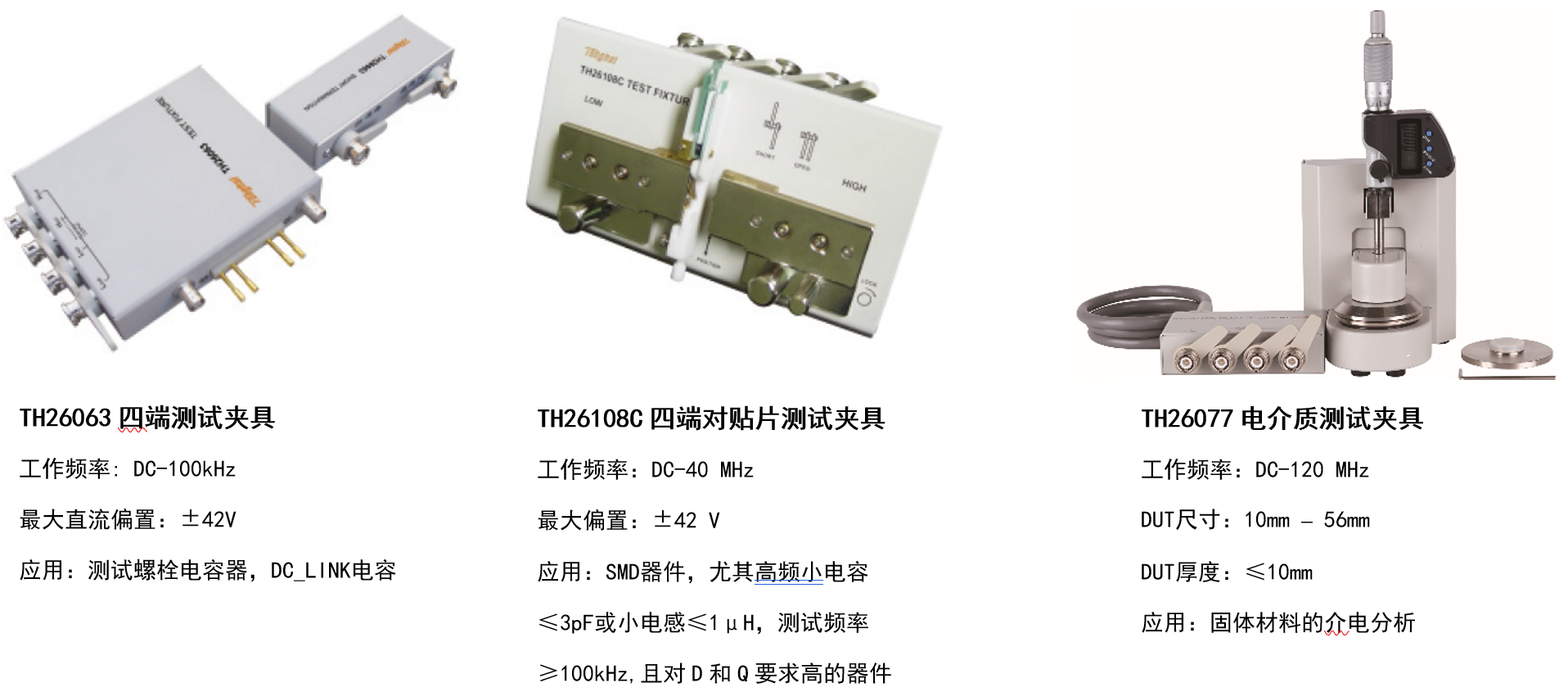

测试端配置

四端对

测试电缆长度

0m, 1m（2m或4m为选件）

测量平均

1-255次

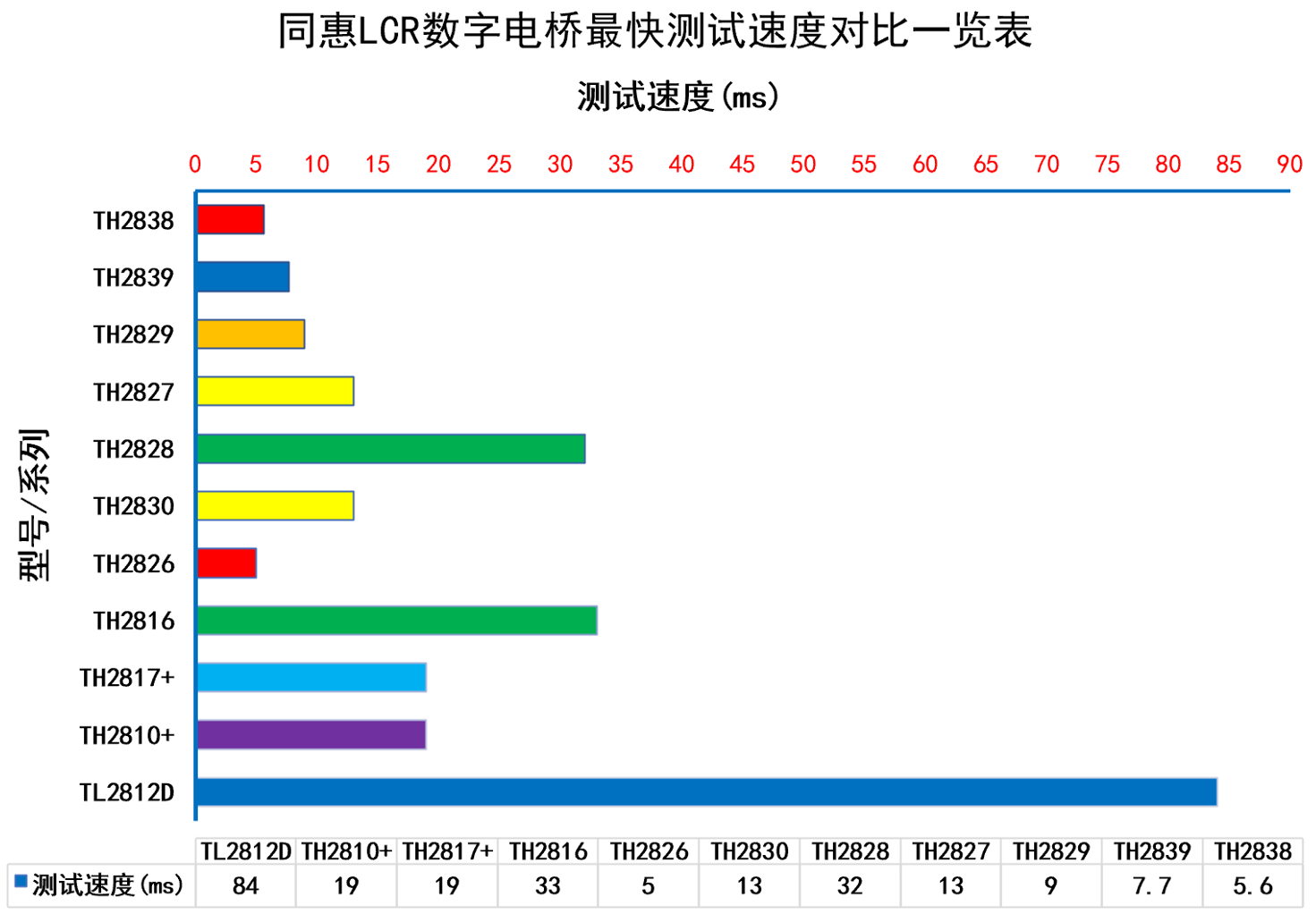

测量时间

(ms)

速度模式

20Hz

100Hz

1kHz

10kHz

100kHz

1MHz

10MHz

FAST

330

100

20

7.7

5.7

5.6

5.6

MED

380

180

110

92

89

88

88

LONG

480

300

240

230

220

220

220

测量显示范围         a     1×10^-18；  E   1×10¹⁸

Cs, Cp

±1.00000 aF -   999.999 EF

Ls,Lp

±1.00000 aH -   999.999 EH

D

±0.00001 -   9.99999

Q

±0.01 -   9999.99

R, Rs, Rp, X,   Z, Rdc

±1.00000 aΩ -   999.999 EΩ

G,B,Y

±1. 00000 aS   -  999.999 ES

Vdc

±1.00000 aV -   999.999 EV

Idc

±1.00000 aA -   999.999 EA

θ r

±1.00000 rad -   3.14159 rad

θ d

±0.0001 deg -   180.000 deg

Δ%

±0.0001% -   999.999%

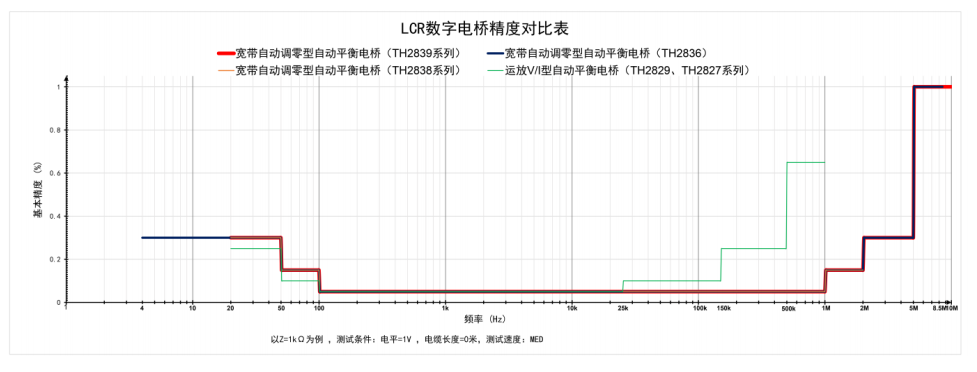

基本测量准确度

0.05%(详见说明书)

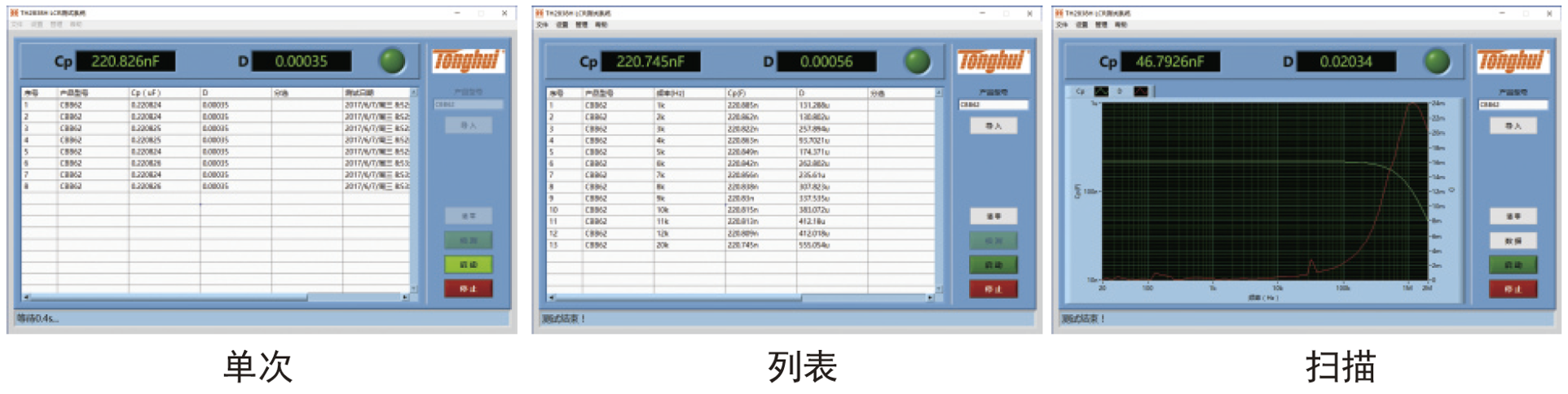

列表扫描

扫描点数

最多201点

多参数扫描

每个扫描点均可任意设置功能（主、副参数）、频率、AC电平、DC偏置（电压或电流）、速度等常规测试参数；每个扫描点均支持开路、短路、负载校准；扫描结果列表可任意选择所需显示参数。

触发模式

顺序SEQ

当一次触发后，在所有扫描点测量。/EOM/INDEX只输出一次。

步进STEP

每次触发执行一个扫描点测量。每点均输出/EOM/INDEX，但列表扫描比较器结果只在最后的/EOM才输出。

列表扫描比较器

可为每个扫描点设置一对下限和上限。

主副参数均有上下限合并分选，不设置不分选。

列表扫描时间标记

在顺序模式中，将触发点设定为0时，通过定义时间就可在每个测量点记录测量开始的时间。

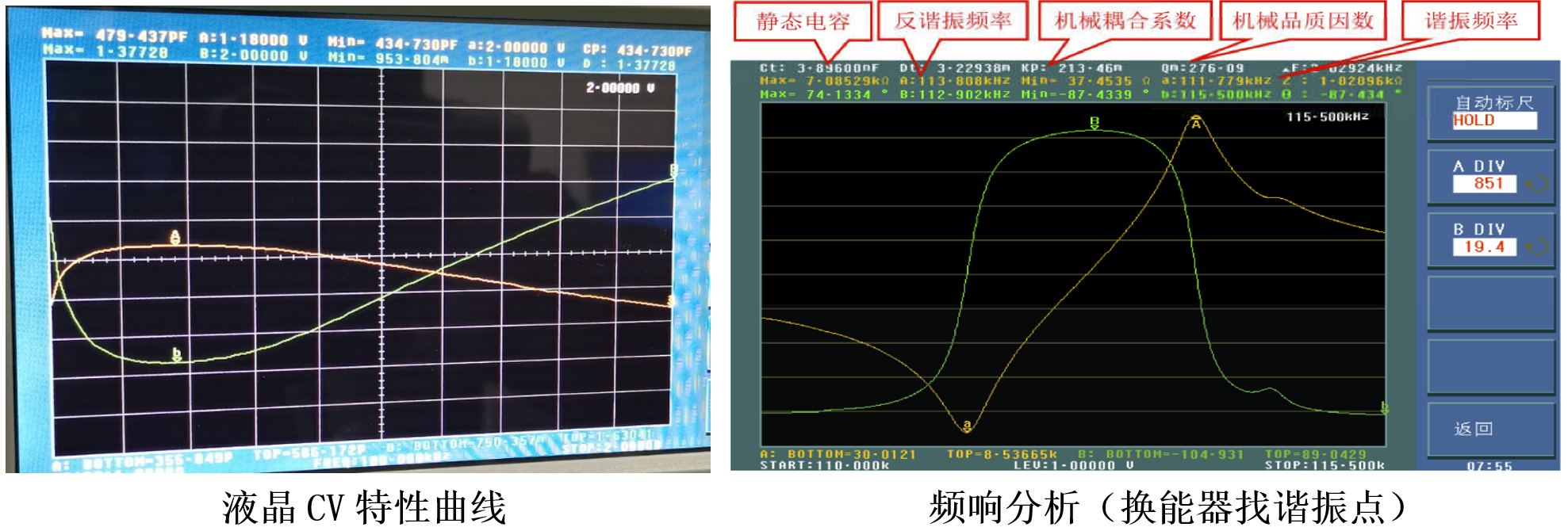

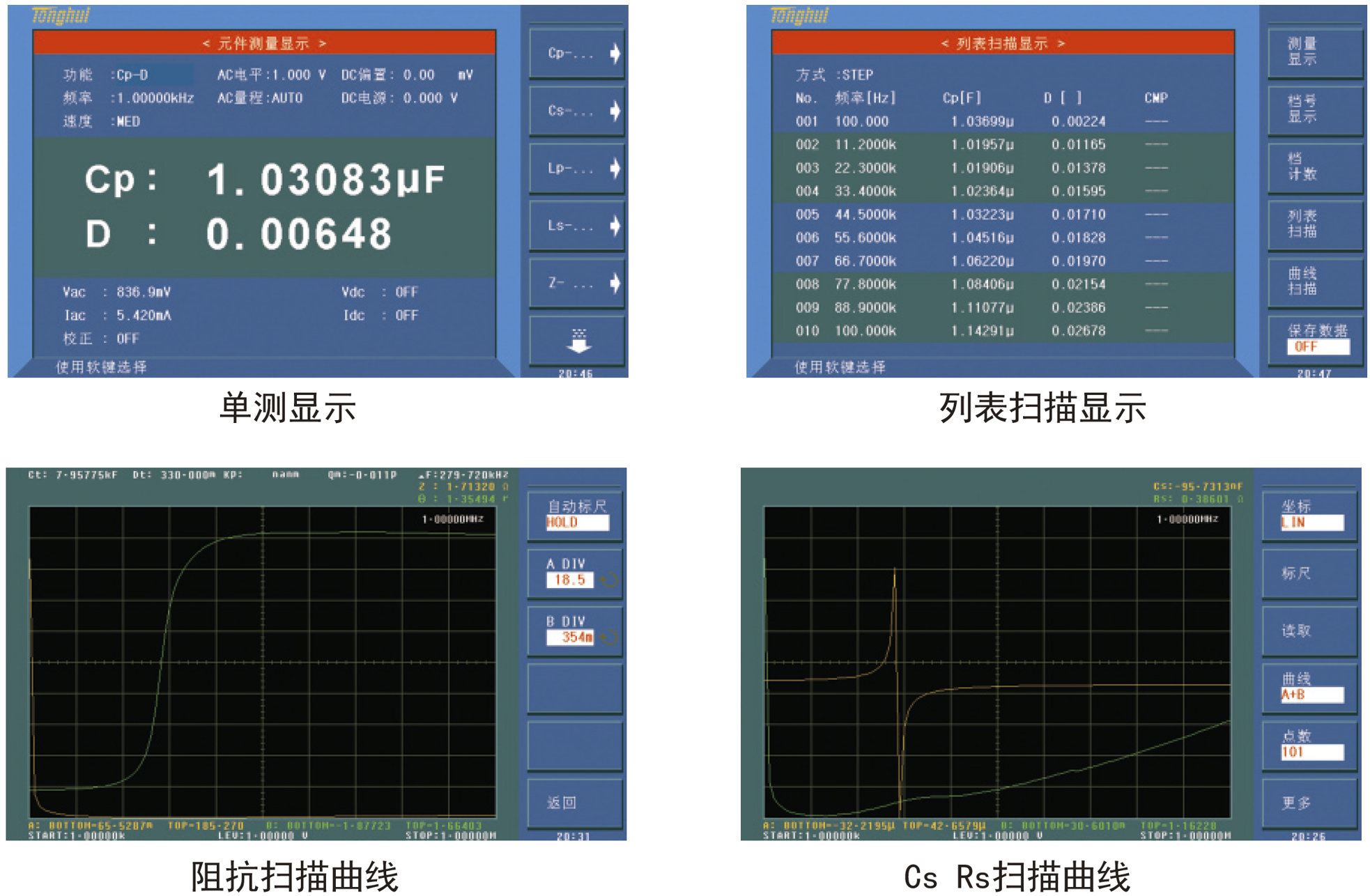

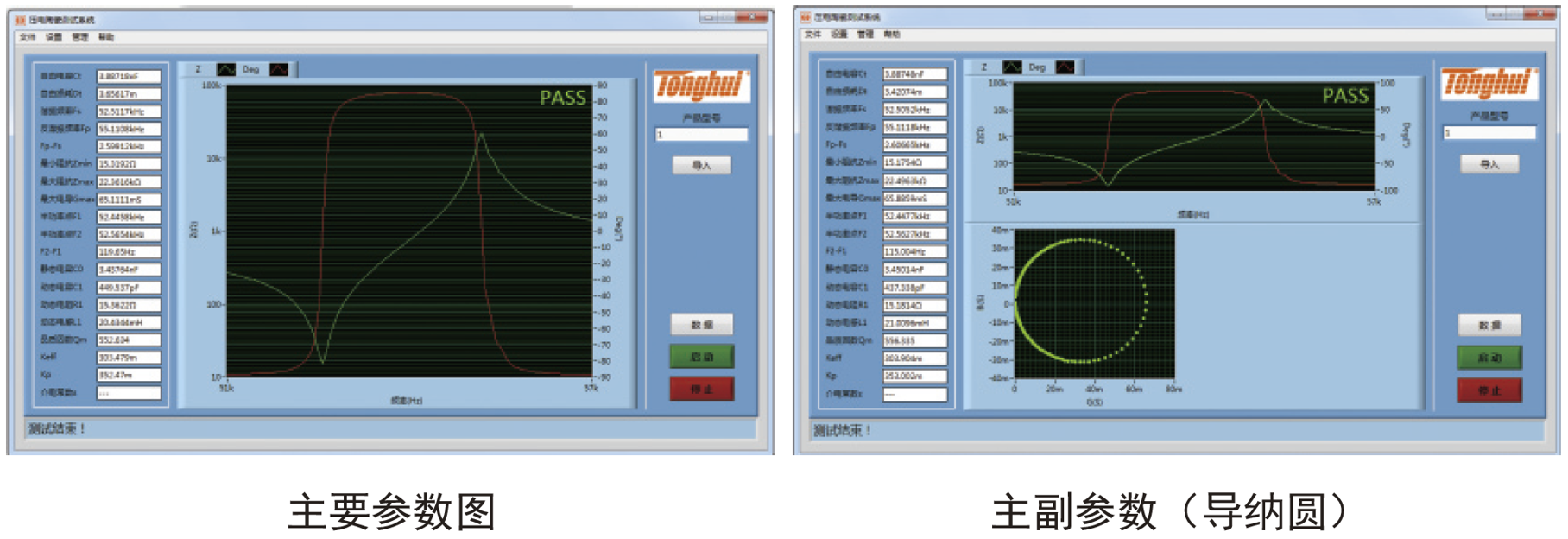

图形扫描分析

扫描点数

51、101、201、401、801点可选

扫描轨迹

主/副参数可选择

显示范围

自动、锁定

坐标标尺

对数、线性

扫描参数

频率、ACV、ACI、DCV 、DCI

扫描结果显示

主/副参数最大值/最小值、设定点主/副参数值

扫描图形存储

扫描图形可存储于仪器内部FLASH、外部USB存储器或上传上位机。

比较器

Bin分档

主参数

9 BIN、OUT_OF_BINS、AUX_BIN和LOW_C_REJECT

副参数

HIGH、IN、LOW

Bin极限设置

绝对值、偏差值、百分偏差值

Bin计数

0 - 999999

PASS/FAIL指示

满足主参数为9 BIN之一、副参数为IN，前面板PASS灯ON，否则FAIL ON

测量辅助功能

数据缓冲存储功能

201个测量结果可分批读取

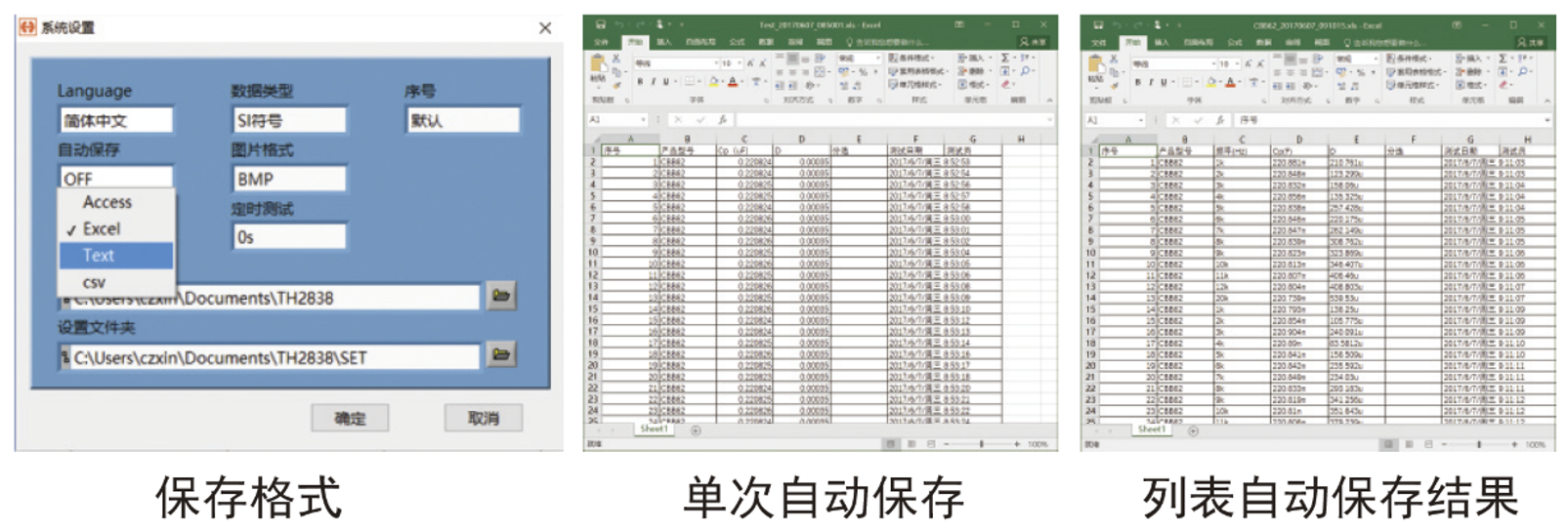

保存/调用功能

40组仪器内置非易失存储器测试设定文件

500组仪器USB存储器测试设定文件/截屏图形/记录文件

键盘锁定功能

可锁定前面板按键

接口

USB HOST端口

通用串行总线插座，A类；FAT16/FAT32格式。U盘存储或条形码扫描

USB DEVICE端口

通用串行总线插座，小型B类（4个接触位置）；与USBTMC-USB488和USB 2.0相符合，阴接头用于连接外部控制器。

LAN

10/100BaseT以太网，8引脚，两种速度选择

HANDLER接口

用于Bin分档信号输出

外部DC BIAS控制

控制TH1778/TH1778S偏置电流源，最多一台TH1778+5台TH1778S (120A   MAX)

RS232C

标准9针，交叉

GPIB (选件)

24针D-Sub端口（D-24 类），阴接头与IEEE488.1、2和SCPI兼容。

SCANNER(选件)

与TH2819X、TH2829X   SCANNER接口兼容
