TH9130 多功能安规综合分析仪

时间：2025-12-01

主要参数：

TH9130系列多功能安规综合分析仪是针对电子电器设备的全性能安规测试所设计的仪器。包含交/直流耐压、绝缘电阻、接地电阻、导通测试、电气性能及泄漏电流等多个安规测试功能。

耐压测试：输出功率AC:500VA（5kV/100mA，5kV/40mA），DC:120VA（6kv/20mA，6kV/12mA），因此可用来为大功率的电器、电机等方面设备做耐压测试，也可以对零件做同样的测试。

绝缘电阻测试：显示范围0.05MΩ-50GΩ，测试电压50V-6000V任意设定。

接地电阻测试：电流最大可达40A，并可对测试电压进行设置。亦可与耐压测试同时进行，大大缩短测试时间，提高测试效率。

电气性能测试可检测277V/16A最大4500W的大功率设备的运行状况。

泄漏电流测试：支持多种人体阻抗模拟电路MD，可通过八种被测物电源状态来检测对地漏电流、表面对地漏电流以及表面间漏电流。

仪器配有7英寸触摸屏，可直接对仪器进行触摸式控制操作，所有测试模式、时间、电压、电流、电阻值、测试步骤在同一屏幕上显示。另有列表显示模式，显示多步骤的设置及顺序测试结果。

仪器配有适合测试系统使用的RS-232C、USB、HANDLER，可选配的GPIB，使得仪器能适应多种不同需要的高安全性和可靠性的自动测试系统。

快速选型		TH9130	TH9131	TH9130A	TH9131A
交流耐压		5.0kV/100mA/500VA	5.0kV/40mA/200VA	5.0kV/100mA/500VA	5.0kV/40mA/200VA
直流耐压		6.0kV/20mA/150VA	6.0kV/12mA/72VA	6.0kV/20mA/150VA	6.0kV/12mA/72VA
绝缘电阻		电压：6.0kV 电阻：50.0GΩ
接地电阻		电流：40.00A（AC）电压：3.00-8.00V 阻值：0-600mΩ
导通		电流：0.0001A-0.1A 电阻：0.00-10.000kΩ
电气测试	电压	0.0-277.0V		------
	电流	0.00-16.00A		------
	功率	0-4500W		------
	功率因数	0.000-1.000		------
	泄漏电流	0.00-10.00mA		------
泄漏电流	供电电源	0-277Vac, 16Aac max		------
	泄漏电流	0.0uA-10.00mA		------
	电流频率	DC，15Hz-1MHz		------
	阻抗网络	7组		------

7寸电容式触摸屏， 800×480分辨率

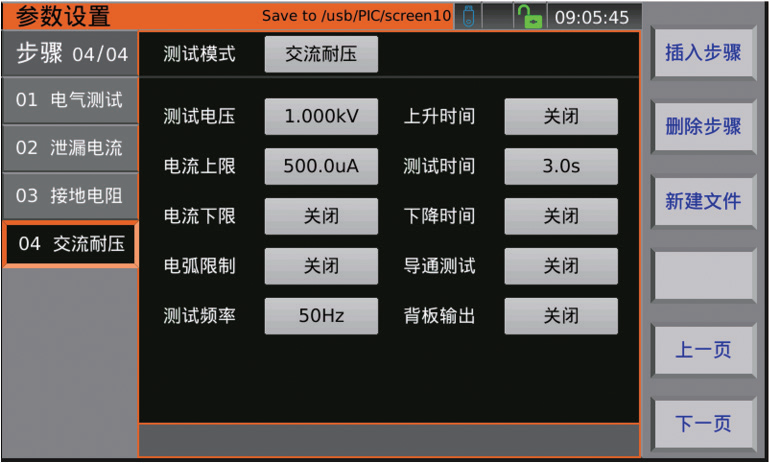

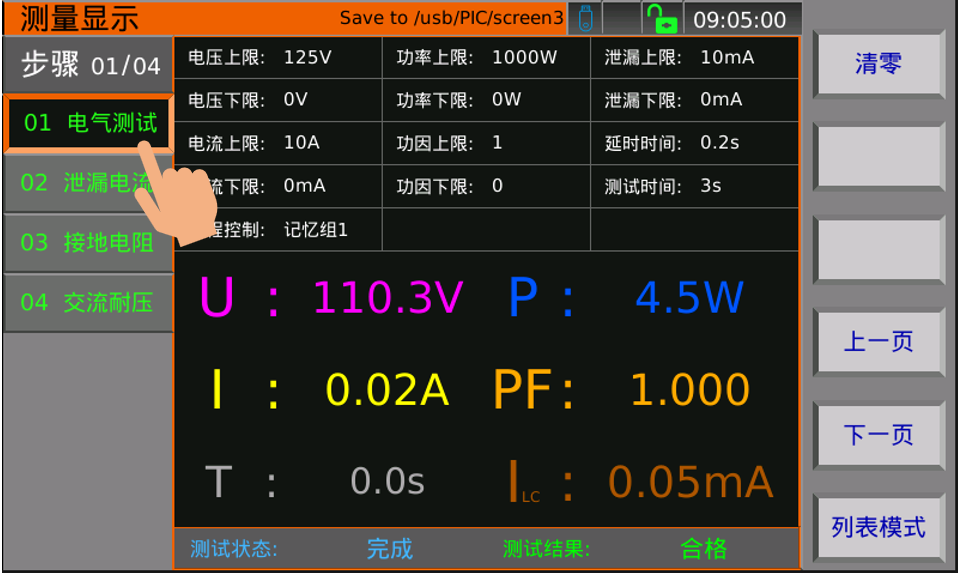

TH9130系列多功能安规综合测试仪是同惠电子第一款采用了7英寸800*480分辨率电容式触摸屏、Linux系统的安规测试仪器，其触摸式操作、交互式操作体验，大大缩短了仪器设置操作的时间，提高了效率。

TH9130系列多功能安规综合测试仪是同惠电子第一款采用了7英寸800*480分辨率电容式触摸屏

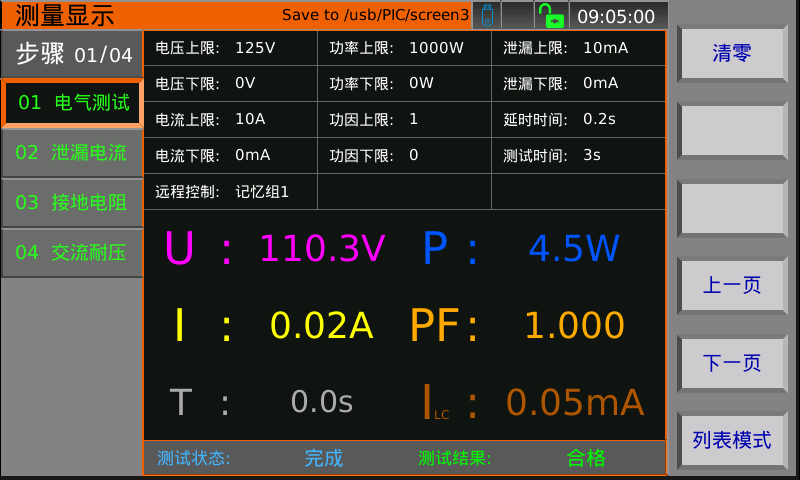

设置界面：同一页面设置所有参数

设置界面：同一页面设置所有参数

测试结果显示

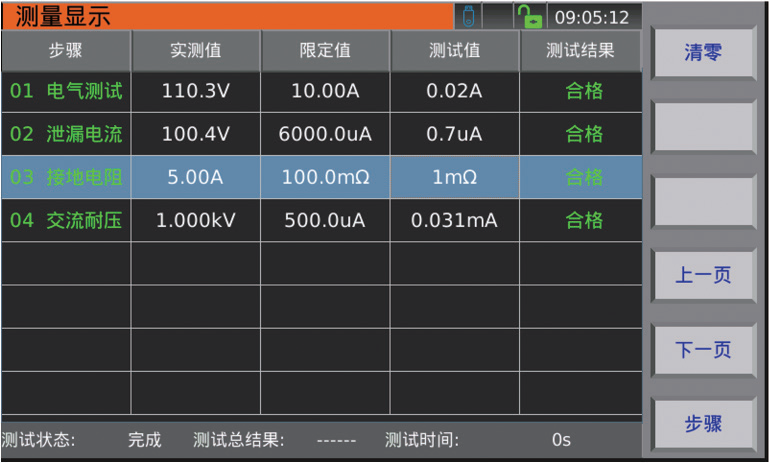

步骤模式：显示每个步骤设定值、测试值、判断结果

显示每个步骤设定值、测试值、判断结果

列表模式：同一屏显示所有步骤的测试结果、判断结果、总判断结果

七合一综合测试，单机实现所有安规测试需求

TH9130系列多功能安规综合测试仪集成了七种安规测试功能

功能	基本参数		说明
交流耐压 ACW	电压	0.05-5.0kV	大功率输出，适合带电机家电如冰箱、空调、洗衣机等测试大功率变压器、大功率电机测试
	电流	0.001mA-100mA （电压＞4kV） 0.001mA-120mA （电压≤ 4kV）
	功率	500VA
直流耐压 DCW	电压	0.05-6.0kV	测试结束后自动放电，保障人体安全
	电流	0.0001mA-20mA （电压＜1.5kV） 0.0001mA-25mA （电压 ≥ 1.5kV）
	功率	150VA
绝缘电阻 IR	电压	0.05-6.0kV	输出电压超过市场上大多数绝缘测试仪的 1kV
绝缘电阻 IR	电阻	0.05MΩ– 50.0GΩ	输出电压超过市场上大多数绝缘测试仪的 1kV
接地电阻	电流	1.00-40.00A（AC）	满足大多数接地电阻测试要求可与耐压同时测试，提高测试效率
	电压	3.00-8.00V
	阻值	0-600mΩ
导通	电流	0.0001A-0.1A	测试接地线是否连接可靠、L&N是否短接异常，避免上电危险。耐压测试时同步检测接地线连接状况。
导通	电阻	0.00-10.000kΩ	测试接地线是否连接可靠、L&N是否短接异常，避免上电危险。耐压测试时同步检测接地线连接状况。
电气测试	电压	0.0-277.0V	可作为交流电源输出，输出功率500VA 同时测量电压、电流、功率、功率因数、泄漏电流等参数测量参数可设定上下限进行判断
	电流	0.00-16.00A
	功率	0-4500W
	功率因数	0.000-1.000
	泄漏电流	0-10.00mA
泄漏电流	供电电源	0-277Vac, 16Aac max	峰值/有效值
	泄漏电流	0.0μA-10.00mA
	电流频率	DC，15Hz-1MHz
	阻抗网络	A：UL544NP、UL484、UL1363、UL923、 UL471、UL867、UL697
		B：UL544P
		C：UL2601 - 1、IEC60601 - 1、EN60601 - 1、GB9706.1
		D：UL1563
		E： IEC60990Fig4U2 、IEC60950 - 1 、 IEC60335 - 1 、IEC60598 - 1 、UL484、 IEC60065 、IEC61010 、GB/T12113 、 GB4943.1 、GB4706.1 、GB3187.1 、 GB7000.1、GB/T42125.1、GB4793.1
		F：IEC60990Fig5U3、IEC60598 - 1、GB/ T12113、GB4943.1、GB31897.1、GB7000.1
		G：频率检测1kΩ
		H：GB4793.1、GB/T42125.1、IEC61010-1

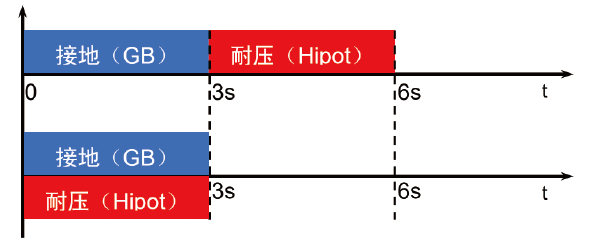

耐压/接地同步测试，提高效率

TH9130系列多功能安规综合测试仪内置双功放技术，同步输出高电压及大电流，支持耐压与接地同步测试，大大缩短产线测试时间。

TH9130系列多功能安规综合测试仪内置双功放技术

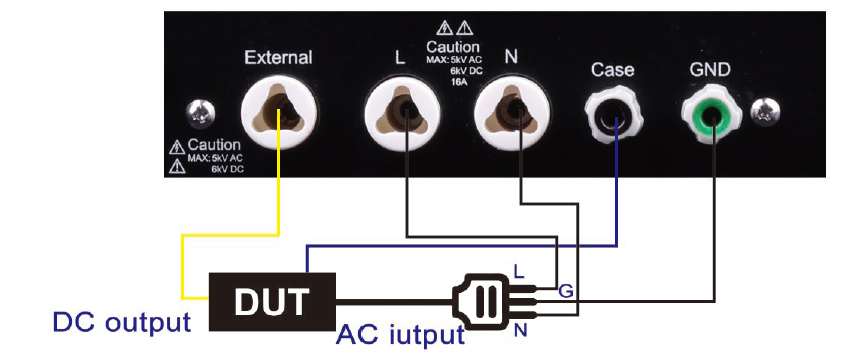

耐压/接地线同时测试，保证测试结果正确有效

测试耐压同时，检测接地线是否接触良好，若接地线接触不良或测试中突然断开，则停止耐压检测，保证了耐压测试结果准确，避免因接地线不良造成的误判。

保证了耐压测试结果准确，避免因接地线不良造成的误判

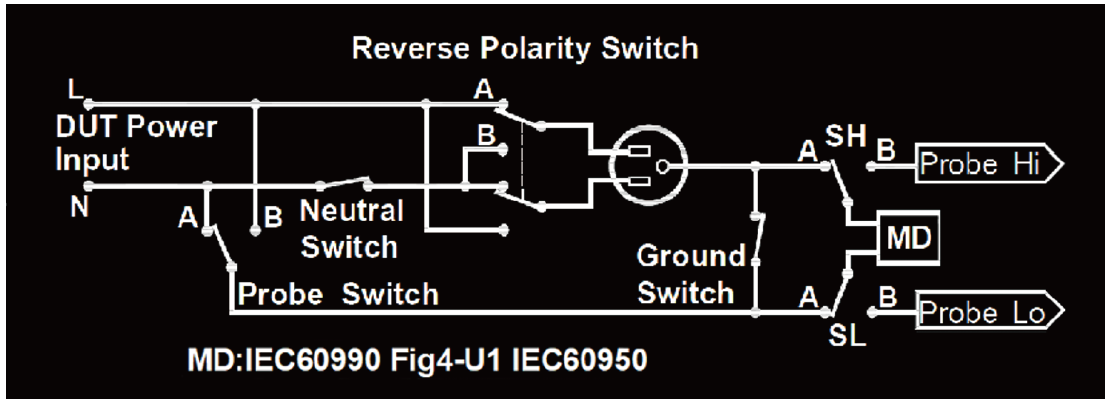

LC泄漏测试/TCT接触电流，符合IEC60990及IEC60950标准

根据探针设定，泄漏电流测试可测试如下电流：

探针设定	开关位置				泄漏电流
探针设定	SH	SL	Probe Switch	GND	泄漏电流
Ground To Line	A	A	A	关/开	对地漏电流
Probe-Hi To Line	B	A	A	关/开	表面对地漏电流
Probe-Hi To Probe-Lo	B	B	A	关/开	表面间漏电流
Ground To Neutral	A	A	B	开	对地漏电流
AUTO	A	A	A、B各一次	开	对地漏电流

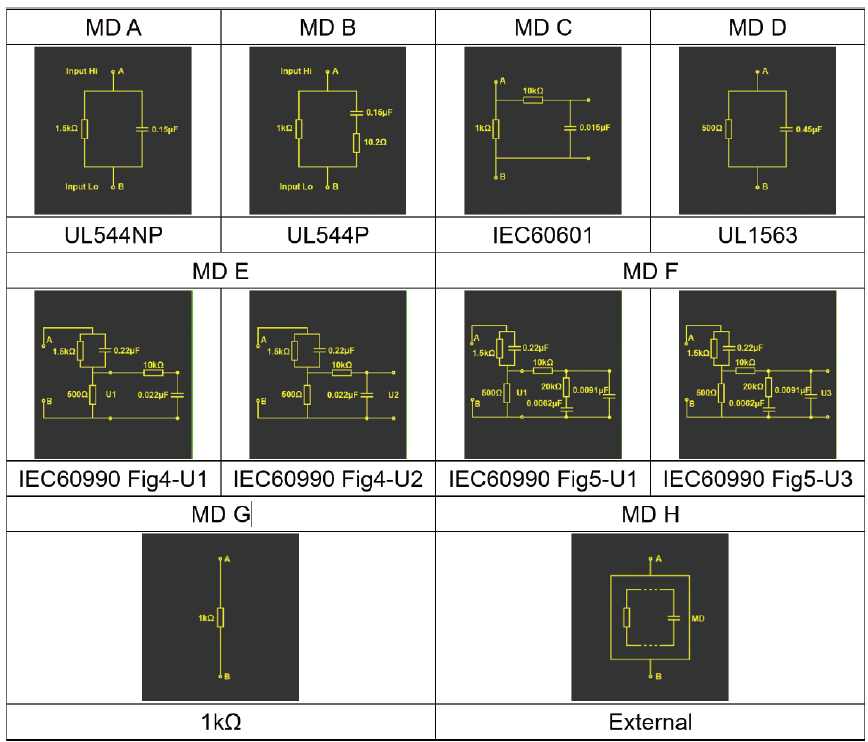

人体阻抗网络（MD）支持下列七种

触电保护功能，保障测试人员安全

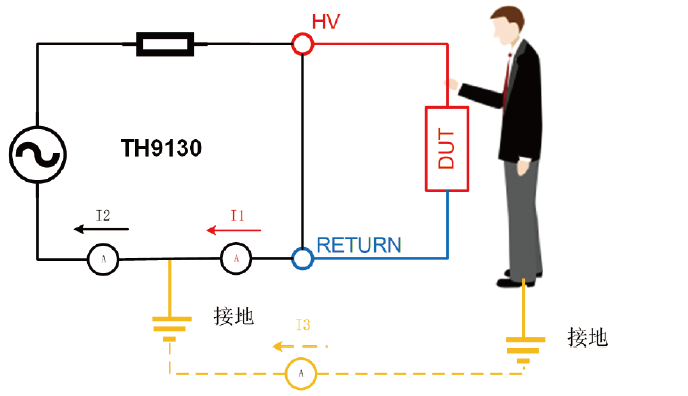

当操作人员触电时，电流表分别测得不同数值，经过人体的电流I3= i2-i1, 当 i3过高时，即判定为触电，会立即切断输出，保障用户的安全。

当操作人员触电时，电流表分别测得不同数值

应用

■ 家用电气综合电气性能测试分析

■ 电机综合分析测试

■ 照明电器综合测试分析

■ 大功率电器测试分析

■ 电子零件综合测试分析

■ 医疗电气综合测试分析

技术参数

型号				TH9130		TH9131	TH9130A	TH9131A
耐压测试
输出电压	AC	范围		0.05 - 5.0kV
		波形		50/60Hz±0.1%正弦波
		输出功率		500VA（5.0kV/100mA）		200VA	500VA	200VA
	DC	范围		0.05 - 6.0kV
		输出功率		150VA（6.0kV/25mA）		120VA	150VA	120VA
	负载变动率			±（1%设定值+10V）（额定功率）
	分辨率			2V
	精度			±（1%设定值+5V）
电流测试	AC	范围	V≤4kV	0.001mA - 120mA		0 . 0 0 1 m A - 40mA	0.001mA - 120mA	0.001mA - 40mA
			V>4kV	0.001mA - 100mA		0 . 0 0 1 m A - 40mA	0.001mA - 100mA	0.001mA - 40mA
		分辨率		0.001mA
		精度	120mA	0.1mA-120.0mA ±（1%读值+0.6mA）
			30mA	0.01mA-29.99mA ±（1%读值+0.15mA）
			3mA	0.001mA-2.999mA ±（1%读值+0.015mA）
	DC	范围	V≥1.5kV	0.0001mA - 25mA		0 . 0 0 0 1 m A - 20mA	0.0001mA - 25mA	0.0001mA - 20mA
			V<1.5kV	0.0001mA - 20mA		0 . 0 0 0 1 m A - 20mA	0.0001mA - 20mA	0.0001mA - 20mA
		分辨率		0.1μA
		精度	25mA	0.01mA-25.00mA ±（1%读值+0.12mA）
			3mA	0.001mA-2.999mA ±（1%读值+0.015mA）
			300μA	0.1μA-299.9μA ±（1%读值+1.5μA）
时间设定	测试时间			0.3 - 999s，0表示持续测试
	上升时间			0.1 - 999s，0表示关闭
	下降时间			0.1 - 999s，0表示关闭
	等待时间			0.1 - 999s，0表示关闭（仅直流耐压）
电弧检测	AC			1.0mA - 20.0mA		1.0mA - 20.0mA
	DC			1.0mA - 10.0mA
最大短路电流（仅交流测试）				200mA		80mA	200mA	80mA
快速放电功能				测试结束后自动放电（DCW）
绝缘电阻测试
电压	输出			DC:0.05 - 6.0kV
	分辨率			2V
	精度			±（1%读值+5V）
电阻	测试范围			0.05MΩ - 50.0GΩ
	测试精度	V≥1kV		1MΩ - 1GΩ	±(3%读数+1M)
				1GΩ - 10GΩ	±(7%读数+0.2G)
				10GΩ - 50GΩ	±(10%读数+0.5G)
		500V≤V<1kV		0.05MΩ - 1GΩ	±(3%读数+1M)
				1GΩ - 10GΩ	±(7%读数+0.2G)
				10GΩ - 50GΩ	±(10%读数+0.5G)
		V<500V		1MΩ - 1GΩ	±(5%读数+100V/Vs*10M)
时间设定	测试时间			0.3 - 999s，0表示持续测试
	上升时间			0.1 - 999s，0表示关闭
	下降时间			0.1 - 999s，0表示关闭
	等待时间			0.1 - 999s，0表示关闭
快速放电功能				测试结束后自动放电
交流接地电阻测试
输出电流	范围			1.00 - 40.00A
	分辨率			0.01A
	精度			±（2%设定值+2个字）
测试电压	范围			3.00 - 8.00V
	分辨率			0.01V
	精度			±（2%设定值+3个字）
测试频率				50/60Hz±0.1%
输出调整率				±（1%输出值+0.02A）
电阻测试	范围	1.00 - 10.00A		0 - 600mΩ
		10.01 - 30.00A		0 - 200mΩ
		30.01 - 40.00A		0 - 150mΩ
	精度	1.00 - 3.00A		0 - 600mΩ±（3%读值+3个字）
		3.01 - 10.00A		0 - 600mΩ±（2%读值+2个字）
		10.01 - 30.00A		0 - 200mΩ±（2%读值+2个字）
		30.01 - 40.00A		0 - 150mΩ±（2%读值+2个字）
测试时间				0.5 - 999s，0表示持续测试
导通测试
测试电流	0.1A			0.00 - 10.00Ω
	0.01A			10.1 - 100.0Ω
	0.001A			101 - 1000Ω
	0.0001A			1001 - 10000Ω
电阻测试精度	0 - 1000Ω			±（1%读值+3个字）
	1001 - 10000Ω			±（1%读值+10个字）
测试时间				0.3 - 999s，0表示持续测试

测试时间	0.3 - 999s，0表示持续测试

电气测试
电压测试	范围		0.0 - 277.0V		------
	分辨率		0.1V		------
	精度		±（1.5%读值+2个字）（30 - 277V）		------
电流测试	范围		0.00 - 16.00A		------
	分辨率		0.01A		------
	精度		±（2%读值+2个字）		------
功率测试	范围		0 - 4500W		------
	分辨率		1W		------
	精度		±（5%读值+3W）		------
功率因数	范围		0.000 - 1.000		------
	分辨率		0.001		------
	精度		±（8%读值+2个字）		------
泄漏电流	范围		0.00 - 10.00mA		------
	分辨率		0.01mA		------
	精度		±（2%读值+2个字）		------
测试时间			0.1 - 999s，0表示持续测试		------
等待时间			0.2 - 999s		------
泄漏电流测试
供电电源	范围		0 - 277Vac,16Aac Max		------
	精度		±（1.5%读值+2个字）（30 - 277V）		------
泄漏电流	测试范围		0.0μA - 10.00mA		------
	测试频率		DC，15Hz - 1MHz		------
测试时间	AC+DC		0.5 - 999s，0表示持续测试		------
	AC/DC		0.1 - 999s，0表示持续测试		------
等待时间			AC+DC	0.5 - 999s	------
			AC/DC	1.8 - 999s自动量程 1.3 - 999s固定量程	------
人体阻抗网络 MD	A:		UL544NP、UL484、UL1363、UL923、UL471、UL867、UL697		------
	B:		UL544P		------
	C:		UL2601 - 1、IEC60601 - 1、EN60601 - 1、GB9706.1		------
	D:		UL1563		------
	E:		IEC60990Fig4U2、IEC60950 - 1、IEC60335 - 1、IEC60598 - 1、UL484、 IEC60065、IEC61010、GB/T12113、GB4943.1、GB4706.1、GB31897.1、 GB7000.1、GB/T42125.1、GB4793.1		------
	F:		IEC60990Fig5U3、IEC60598 - 1、GB/T12113、GB4943.1、GB31897.1、 GB7000.1		------
	G:		频率检测1kΩ		------
	H:		GB4793.1、GB/T42125.1、IEC61010-1
MDA - G器件精度	电阻精度		±1%		------
	电容精度		±5%		------
MD电压保护			30V峰值或30Vdc		------
探针设置			G - L、PH - L、PH - PL		------
泄漏电流量程有效值RMS	量程选择	MD主电阻	量程	范围	------
	自动	0.5kΩ	量程1	0.0μA - 64.0μA	------
			量程2	56.0μA - 260.0μA	------
			量程3	240.0μA - 999.9μA 1000μA - 1050μA	------
			量程4	800.0μA - 999.9μA 1000μA - 4200μA	------
			量程5	3600μA - 8399μA 8.40mA - 10.00mA	------
			量程6	------	------
		1kΩ	量程1	0.0μA - 32.0μA	------
			量程2	28.0μA - 130.0μA	------
			量程3	120.0μA - 525.0μA	------
			量程4	400.0μA - 999.9μA 1000μA - 2100μA	------
			量程5	1800μA - 8400μA	------
			量程6	8000μA - 8399μA 8.40mA - 10.00mA	------
		1.5kΩ	量程1	0.0μA - 22.0μA	------
			量程2	18.3μA - 85.0μA	------
			量程3	80.0μA - 350.0μA	------
			量程4	266.6μA - 999.9μA 1000μA - 1400μA	------
			量程5	1200μA - 5600μA	------
			量程6	5300μA - 8399μA 8.40mA - 10.00mA	------
