TH6723 可编程开关直流电源
主要参数：
TH6700系列是一款单路输出、宽范围可编程开关直流电源，有输出功率为360W、720W以及1080W的三种机型。用户可以实现主从串联2台或者主从并联3台TH6700电源，满足更高的输出电压和输出电流需求。
TH6700系列具有可调斜率功能，用户可以设置输出电压、电流的上升、下降时间，避免开关瞬间的浪涌电流破坏器件，≤2ms的动态恢复时间也能够使其输出更加稳定。
TH6700系列的恒压/恒流优先选择模式能够很好的保护被测件。传统电源在输出开启时通常处于CV模式，这会瞬间给容性负载带来较大的浪涌电流。TH6700系列在输出开启瞬间，能优先运行在CC模式，避免突发的尖峰电流，保护器件。
-
TH6700系列的可编程内阻功能可应用于仿真电池的输出。例如，TH6700可以设置模拟电池内阻的电阻值，从而使输出电压下跌。
TH6700系列提供OVP、OCP和OTP保护。输出电压或电流一旦超过预先设定的值，输出立即关闭；机器内部的温度一旦超过一定的温度，输出也会立即关闭。
TH6700系列后面板可以接成两端量测或四端量测。接成四端量测时具有远端补偿功能，可补偿电源到待测件上的压降。

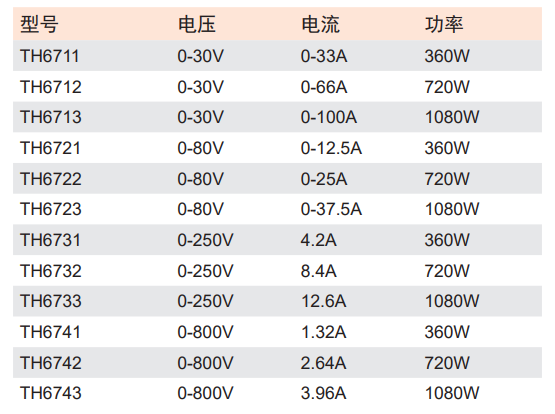

TH6700系列可编程开关直流电源包括以下几种类型：
功能特点
A. 可调斜率功能

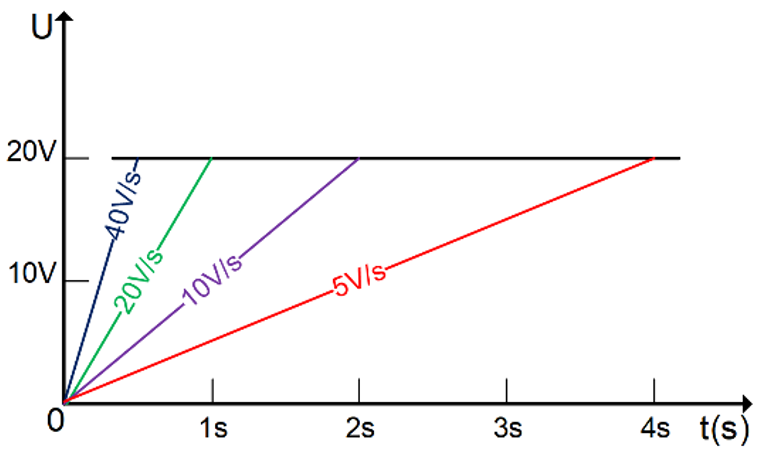

通过设置电压或电流的上升/下降时间获得电压/电流转换速率来控制输出
例如：设置输出电压为20V，电压转换速率为5V/s，则上升时间为4s；
电压转换速率为10V/s，则上升时间为2s；
电压转换速率为20V/s，则上升时间为1s；
电压转换速率为40V/s，则上升时间为0.5s。
B. 可编程内部电阻 - 仿真电池输出

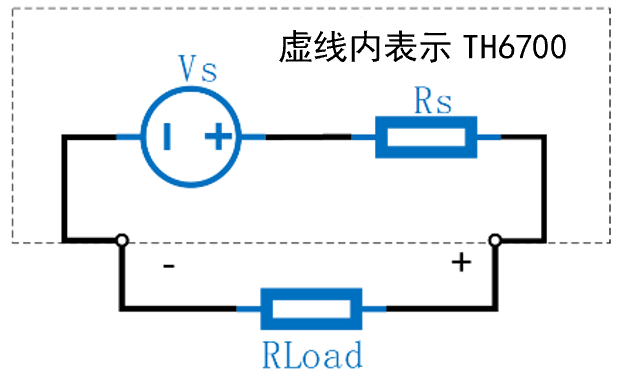

电池一般具有内部电阻，在使用电池供电时，输出电压由于电池的内部电阻分压，会出现电压下跌。
计算公式：
使用TH6700设置模拟内阻值，从而使输出电压下跌，模拟电池的真实输出。
C. 数据保存 – 记录被测件运行数据
用于记录电流、电压、时间等数据，打开记录后以1 次/s的速率开始记录，最大5000 次。
接上sense端则记录被测件两端实际电压、电流值；
不接sense端则记录TH6700输出的电压、电流值。

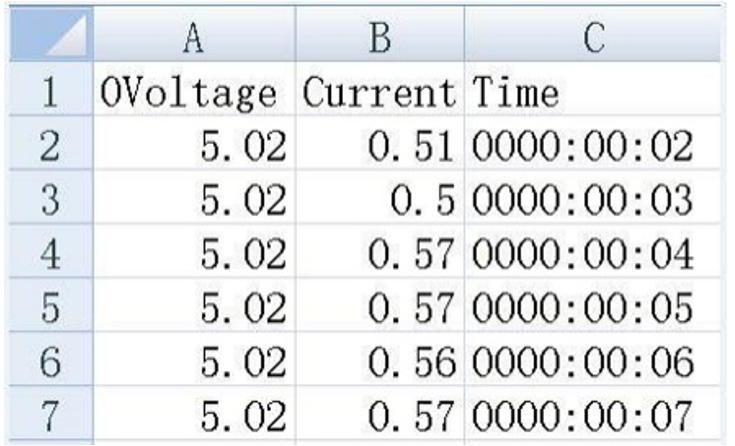

结束后，仪器数据将以CSV后缀名保存至 U 盘CSV 文件夹下。
D. 恒压（CV）/恒流(CC)优先选择模式 – 保护被测件
传统电源在输出开启时通常处于CV模式，这会瞬间给电容性负载带来一个较大的浪涌电流。

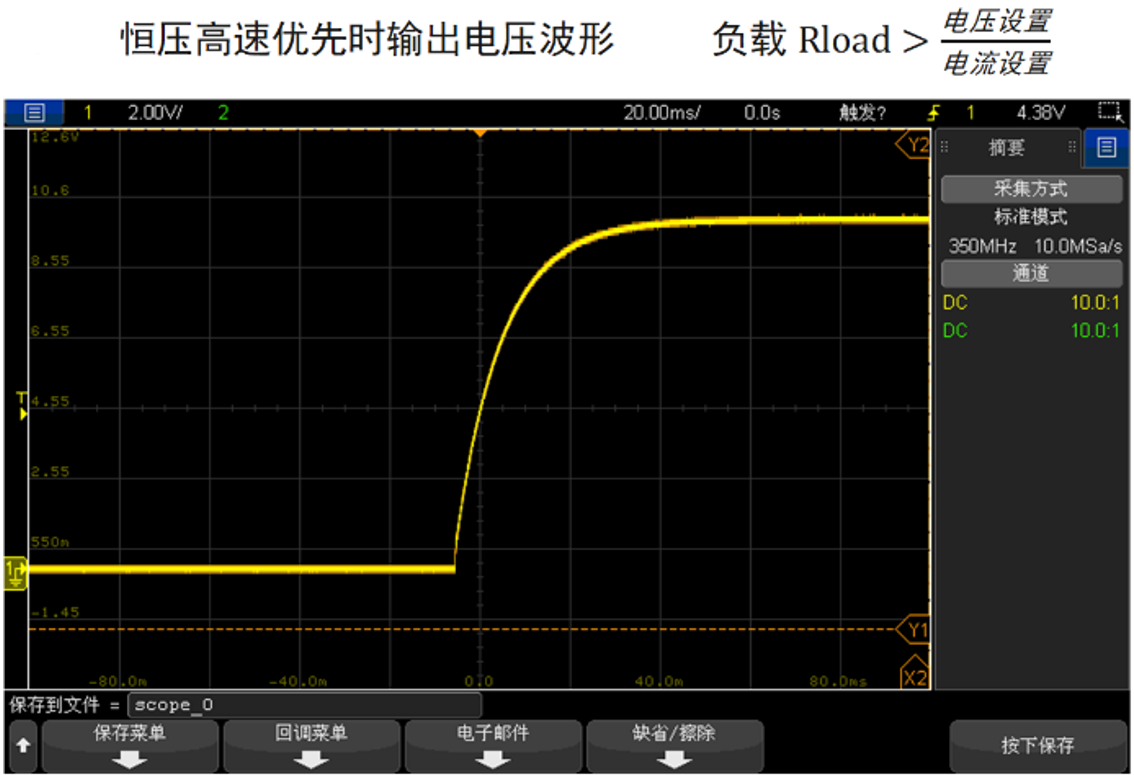

恒压优先模式，用于在输出开启时获取较快的电压爬升速度，以便针对需要电压高速的测试场景。

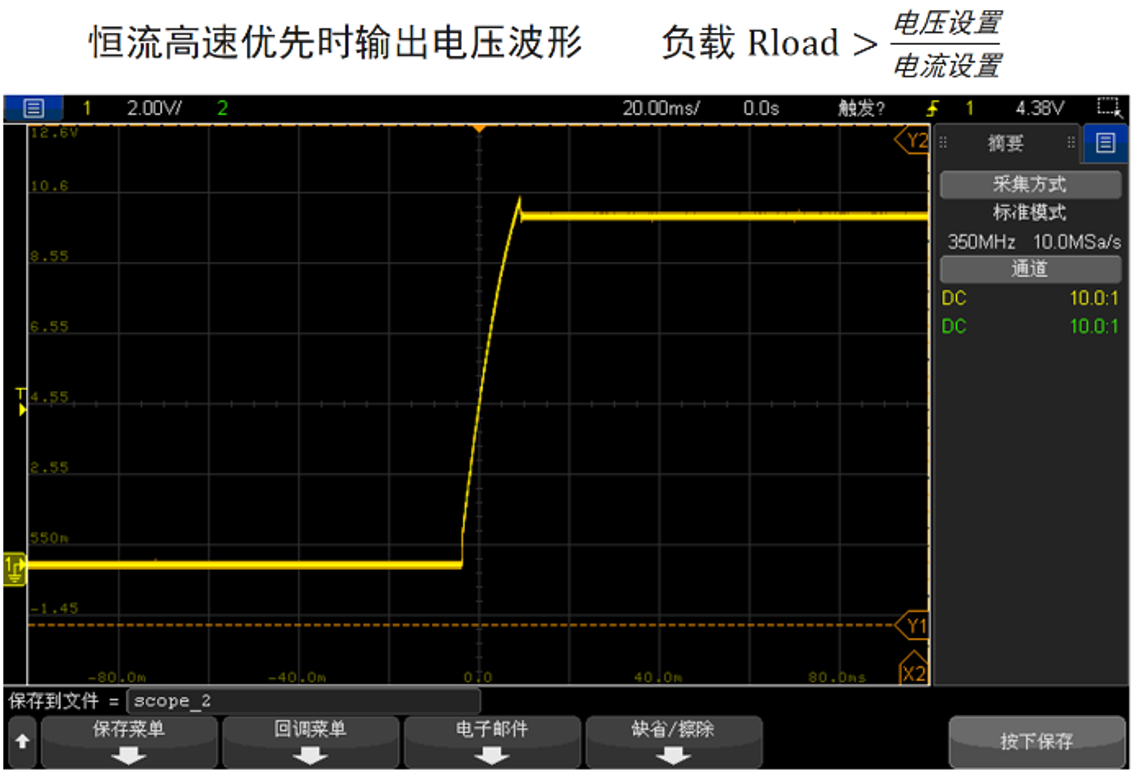

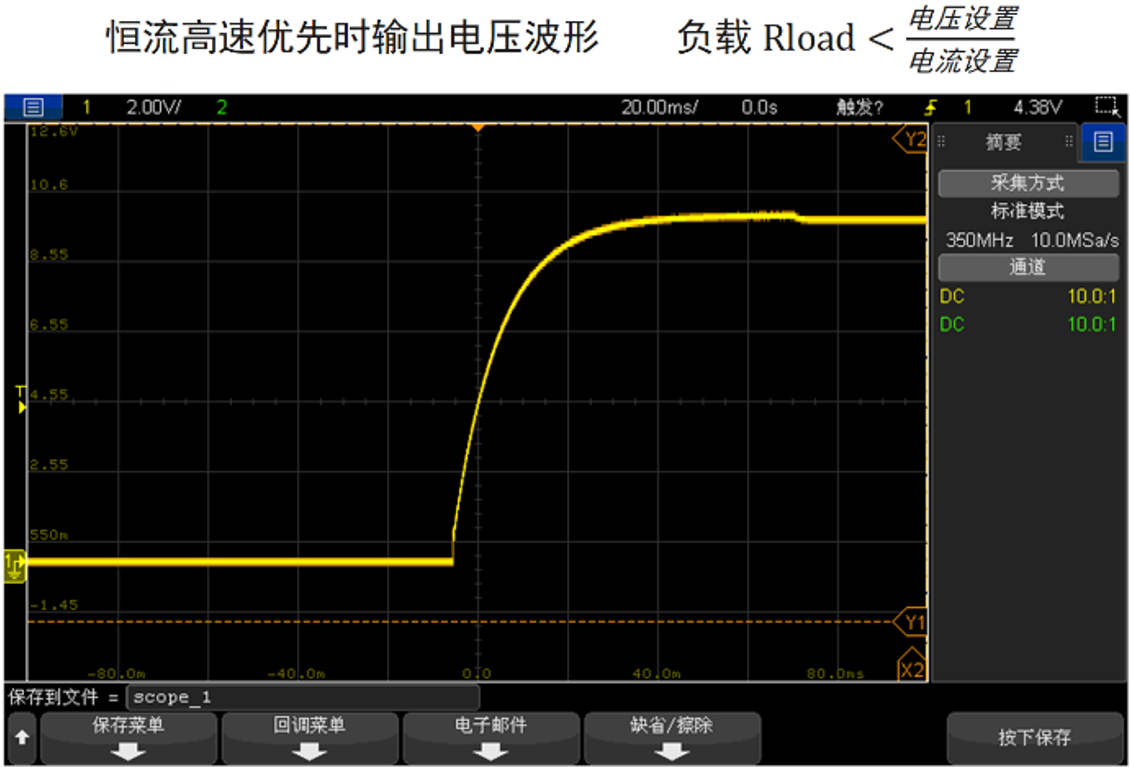

恒流优先模式是指在输出开启瞬间，优先运行在CC模式,可以:
1. 避免突发的尖峰电流，保护器件免遭浪涌电流损坏。
2. 输出电流无过冲，用来测试恒流工作特性的待测物
应用
-
■ 研发和设计验证通用测试
■ 新能源 太阳能电池，新动力汽车，电动自行车
■ 生产线工作台常规测试、维修
■ 自动化设备集成测试
■ 太阳能光伏模拟测试
■ 教学实验室
■ LED测试
技术参数
| 参数 |
TH6711 |
TH6712 |
TH6713 |
TH6721 |
TH6722 |
TH6723 |
||
|
输出 |
功率 |
额定功率 |
360W |
720W |
1080W |
360W |
720W |
1080W |
| 功率限制 |
约额定功率*105% |
|||||||
| 电压 |
额定电压 |
0-30V |
0-30V |
0-30V |
0-80V |
0-80V |
0-80V |
|
| 最大电压 |
31.5V |
84V |
||||||
| 电流 |
额定电流 |
0-33A |
0-66A |
0-100A |
0-12.5A |
0-25A |
0-37.5A |
|
| 最大电流 |
36A |
72A |
108A |
13.5A |
27A |
40.5A |
||
| 设置 |
电压 |
范围 |
0-31.5V |
0~84V |
||||
| 电流 |
范围 |
0~36A |
0-72A |
0-108A |
0-13.5A |
0-27A |
0-40.5A |
|
| 负载调节率 |
电压 |
≤20mV |
≤45mV |
|||||
| 电流 |
≤41mA |
≤77mA |
≤113mA |
≤18.5mA |
≤32mA |
≤45.5mA |
||
| 电源调节率 |
电压 |
≤18mV |
≤43mV |
|||||
| 电流 |
≤41mA |
≤77mA |
≤113mA |
≤18.5mA |
≤32mA |
≤45.5mA |
||
| 设定值解析度 |
电压 |
10mV |
||||||
| 电流 |
10mA |
10mA |
100mA |
10mA |
10mA |
10mA |
||
| 回读值解析度 |
电压 |
10mV |
||||||
| 电流 |
10mA |
10mA |
100mA |
10mA |
10mA |
10mA |
||
| 设定值精度 (25℃±5℃) |
电压 (>0.1V) |
≤0.1%+10mV |
||||||
| 电流 (>0.1A) |
≤0.1%+30mA |
≤0.1%+60mA |
≤0.1%+100mA |
≤0.1%+20mA |
≤0.1%+40mA |
≤0.1%+50mA |
||
| 回读值精度 (25℃±5℃) |
电压 (>0.1V) |
≤0.1%+20mV |
||||||
| 电流 (>0.1A) |
≤0.1%+40mA |
≤0.1%+70mA |
≤0.1%+100mA |
≤0.1%+20mA |
≤0.1%+40mA |
≤0.1%+50mA |
||
| 纹波与噪声 (20Hz-2MHz) |
差模电压 |
≤60mVp-p and 7mVrms |
≤80mVp-p and 11mVrms |
≤100mVp-p and 14mVrms |
≤60mVp-p and 7mVrms |
≤80mVp-p and 11mVrms |
≤100mVp-p and 14mVrms |
|
| 差模电流 |
≤72mArms |
≤144mArms |
≤216mArms |
≤27mArms |
≤54mArms |
≤81mArms |
||
| 动态恢复时间(50%-100%负载)频率=100Hz |
恢复到0.1% + 10mV: ≤2ms |
|||||||
| 上升时间（空载） |
10%-90% |
≤50ms |
||||||
| 上升时间（满载） |
10%-90% |
≤50ms |
||||||
| 下降时间（满载） |
90%-10% |
≤50ms |
||||||
| 下降时间（空载） |
90%-10% |
≤500ms |
||||||
| 定时器 |
设置范围 |
0-9999999（时分秒） |
||||||
| 启动延时 |
设置范围 |
0-99.99s |
||||||
| 停止延时 |
设置范围 |
0-99.99s |
||||||
|
斜率设置 |
电压上升 |
0.01-60V/s |
0.1-160V/s |
|||||
| 电压下降 |
0.01-60V/s |
0.1-160V/s |
||||||
| 电流上升 |
0.01-72A/s |
0.1-144A/s |
0.1-216A/s |
0.01-27A/s |
0.01-54A/s |
0.01-81A/s |
||
| 电流下降 |
0.01-72A/s |
0.1-144A/s |
0.1-216A/s |
0.01-27A/s |
0.01-54A/s |
0.01-81A/s |
||
| 模拟内阻 |
设置范围 |
0-0.833Ω |
0-0.417Ω |
0-0.278Ω |
0-5.926Ω |
0-2.963Ω |
0-1.975Ω |
|
| 外部电压控制 (25℃±5℃) |
CV精度 |
额定输出电压±0.5% |
||||||
| CC精度 |
额定输出电流±1% |
|||||||
| 外部电阻控制 (25℃±5℃) |
CV 精度 |
额定输出电压±1.5% |
||||||
| CC 精度 |
额定输出电流±1.5% |
|||||||
| 功率因数 |
100VAC（满载） |
0.99 |
||||||
| 200VAC（满载） |
0.97 |
|||||||
| 效率 |
100VAC（满载） |
75% |
76% |
|||||
| 200VAC（满载） |
77% |
78% |
||||||
| 主从控制 |
主从并联 |
含主机最多并联3台 |
||||||
| 主从串联 |
含主机最多串联2台 |
|||||||
|
保护 |
过压OVP |
3-33V |
3-33V |
3-33V |
8-88V |
8-88V |
8-88V |
|
| 过流OCP |
3.6-37.8A |
5-75.6A |
5-113.4A |
1.35-14.18A |
2.7-28.35A |
4.05-42.53A |
||
| 过温OTP |
内部温度上升决定 |
|||||||
|
体积和重量 |
外形体积（mm） |
215(W)×146(H)×420(D) |
||||||
| 上架体积（mm） |
215(W)×132(H)×420(D) |
|||||||
| 重量（净重） |
3kg |
5.3kg |
7.5kg |
3kg |
5.3kg |
7.5kg |
||
| 供电电源 |
88-265VAC，50/60HZ |
|||||||
注：
电源调节率（88-132VAC 或 170-265VAC，恒载）负载调解率（空载-满载，恒输入电压）
上升时间（额定输出电压 10%-90%，带额定电阻负载）下降时间（额定输出电压 90%-10%，带额定电阻负载）
动态恢复时间（负载从额定输出电流的 50%至 100%变化时，输出电压在额定输出的0.1%+10mV 范围内恢复的时间）
| 参数 |
TH6731 |
TH6732 |
TH6733 |
TH6741 |
TH6742 |
TH6743 |
||
|
输出 |
功率 |
额定功率 |
360W |
720W |
1080W |
360W |
720W |
1080W |
| 功率限制 |
约额定功率*105% |
|||||||
| 电压 |
额定电压 |
0-250V |
0-800V |
|||||
| 最大电压 |
262.5V |
840V |
||||||
| 电流 |
额定电流 |
4.2A |
8.4A |
12.6A |
1.32A |
2.64A |
3.96A |
|
| 最大电流 |
4.5A |
9A |
13.5A |
1.44A |
2.88A |
4.32A |
||
| 设置 |
电压 |
范围 |
0-262.5V |
0~840V |
||||
| 电流 |
范围 |
0-4.5A |
0-9A |
0-13.5A |
0-1.44A |
0-2.884A |
0-4.32A |
|
| 负载调节率*1 |
电压 |
≤130mV |
≤405mV |
|||||
| 电流 |
≤9.5mA |
≤14mA |
≤18.5mA |
≤6.44mA |
≤7.88mA |
≤9.32mA |
||
| 电源调节率*2 |
电压 |
≤128mV |
≤403mV |
|||||
| 电流 |
≤9.5mA |
≤14mA |
≤18.5mA |
≤6.44mA |
≤7.88mA |
≤9.32mA |
||
| 设定值解析度 |
电压 |
100mV |
||||||
| 电流 |
1mA |
1mA |
10mA |
1mA |
1mA |
1mA |
||
| 回读值解析度 |
电压 |
100mV |
||||||
| 电流 |
1mA |
1mA |
10mA |
1mA |
1mA |
1mA |
||
| 设定值精度 (25℃±5℃) |
电压 (>0.1V) |
≤0.1%+200mV |
≤0.1%+400mV |
|||||
| 电流 (>0.1A) |
≤0.1%+5mA |
≤0.1%+10mA |
≤0.1%+20mA |
≤0.1%+2mA |
≤0.1%+4mA |
≤0.1%+6mA |
||
| 回读值精度 (25℃±5℃) |
电压 (>0.1V) |
≤0.1%+200mV |
≤0.1%+400mV |
|||||
| 电流 (>0.1A) |
≤0.1%+5mA |
≤0.1%+10mA |
≤0.1%+20mA |
≤0.1%+2mA |
≤0.1%+4mA |
≤0.1%+6mA |
||
| 纹波与噪声 (20Hz-2MHz) |
差模电压 |
≤80mVp-p and 15mVrms |
≤100mVp-p and 15mVrms |
≤120mVp-p and 15mVrms |
≤150mVp-p and 30mVrms |
≤200mVp-p and 30mVrms |
≤200mVp-p and 30mVrms |
|
| 差模电流 |
≤10mArms |
≤20mArms |
≤30mArms |
≤5mArms |
≤10mArms |
≤15mArms |
||
| 动态恢复时间*3 (50%-100%负载)负载频率=100Hz |
≤2ms |
|||||||
| 上升时间*4（空载） |
10%-90% |
≤100ms |
≤150ms |
|||||
| 上升时间*4（满载） |
10%-90% |
≤100ms |
≤150ms |
|||||
| 下降时间*5（满载） |
90%-10% |
≤150ms |
≤300ms |
|||||
| 下降时间*5（空载） |
90%-10% |
≤1200ms |
≤2000ms |
|||||
| 定时器 |
设置范围 |
0-9999999（时分秒） |
||||||
| 启动延时 |
设置范围 |
0-99.99s |
||||||
| 停止延时 |
设置范围 |
0-99.99s |
||||||
|
斜率设置 |
电压上升 |
0.1～500V/s |
1～1600V/s |
|||||
| 电压下降 |
0.1～500V/s |
1～1600V/s |
||||||
| 电流上升 |
0.001～9A/s |
0.01～18A/s |
0.01～27A/s |
0.001～2.88A/s |
0.001～5.76A/s |
0.001～8.64A/s |
||
| 电流下降 |
0.001～9A/s |
0.01～18A/s |
0.01～27A/s |
0.001～2.88A/s |
0.001～5.76A/s |
0.001～8.64A/s |
||
| 模拟内阻 |
设置范围 |
0～55.55Ω |
0～27.77Ω |
0～18.51Ω |
0～555.5Ω |
0～277.8Ω |
0～185.1Ω |
|
| 外部电压控制 (25℃±5℃) |
CV精度 |
额定输出电压±0.5% |
||||||
| CC精度 |
额定输出电流±1% |
|||||||
| 外部电阻控制 (25℃±5℃) |
CV 精度 |
额定输出电压±1.5% |
||||||
| CC 精度 |
额定输出电流±1.5% |
|||||||
| 功率因数 |
100VAC（满载） |
0.99 |
0.99 |
|||||
| 200VAC（满载） |
0.97 |
0.97 |
||||||
| 效率 |
100VAC（满载） |
77% |
78% |
|||||
| 200VAC（满载） |
79% |
80% |
||||||
| 主从控制 |
主从并联 |
含主机最多并联3台 |
||||||
| 主从串联 |
无 |
|||||||
|
保护 |
过压OVP |
20-275V |
20-880V |
|||||
| OVP精度 |
±2% 的额定输出电压 |
|||||||
| 过流OCP |
0.45～4.72A |
0.9～9.45A |
1.35～14.17A |
0.144～1.512A |
0.288～3.024A |
0.432～4.536A |
||
| OCP精度 |
±2% 的额定输出电流 |
|||||||
| 过温OTP |
内部温度上升决定 |
|||||||
|
体积和重量 |
外形体（mm） |
215(W)×146(H)×420(D) |
||||||
| 上架体（mm） |
215(W)×132(H)×420(D) |
|||||||
| 重量（净重） |
3kg |
5.3kg |
7.5kg |
3kg |
5.3kg |
7.5kg |
||
| 供电电源 |
88-265VAC，50/60Hz |
|||||||
注：
- 负载调节率（空载-满载，恒输入电压）
- 电源调节率（88-132VAC或 170-265VAC，恒载）
- 动态恢复时间（负载从额定输出电流的 50%至 100%变化时，输出电压在额定输出的0.1%+10mV 范围内恢复的时间，负载频率=100Hz）
- 上升时间（额定输出电压 10%-90%，带额定电阻负载）
- 下降时间（额定输出电压 90%-10%，带额定电阻负载）
