TH6741A 可编程开关直流电源
主要参数：
TH6700A系列是一款单路输出、宽范围可编程开关直流电源，有输出功率为360W、720W以及1080W的三种机型。用户可以实现主从串联2台或者主从并联3台同型号电源，满足更高的输出电压和输出电流需求。
TH6700A系列具有可调斜率功能，用户可以设置输出电压、电流的上升、下降时间，避免开关瞬间的浪涌电流破坏器件，≤2ms的动态回复时间也能够使其输出更加稳定。
TH6700A系列的恒压/恒流优先选择模式能够很好的保护被测件。传统电源在输出开启时通常处于CV模式，这会瞬间给容性负载带来较大的浪涌电流。TH6700A系列在输出开启瞬间，能优先运行在CC模式，避免突发的尖峰电流，保护器件。
TH6700A系列的可编程内阻功能可应用于仿真电池的输出。例如，TH6700A可以设置模拟电池内阻的电阻值，从而使输出电压下跌。
TH6700A系列提供OVP、OCP和OTP保护。输出电压或电流一旦超过预先设定的值，输出立即关闭；机器内部的温度一旦超过一定的温度，输出也会立即关闭。
TH6700系列后面板可以接成两端测量或四端测量。接成四端测量时具有远端补偿功能，可补偿电源到待测件上的压降。
TH6700系列可编程开关直流电源包括以下几种类型：
| 型号 |
电压 |
电流 |
功率 |
| TH6711A |
0-30V |
0-33A |
360W |
| TH6712A |
0-30V |
0-66A |
720W |
| TH6713A |
0-30V |
0-100A |
1080W |
| TH6721A |
0-80V |
0-12.5A |
360W |
| TH6722A |
0-80V |
0-25A |
720W |
| TH6723A |
0-80V |
0-37.5A |
1080W |
| TH6731A |
0-250V |
4.2A |
360W |
| TH6732A |
0-250V |
8.4A |
720W |
| TH6733A |
0-250V |
12.6A |
1080W |
| TH6741A |
0-800V |
1.32A |
360W |
| TH6742A |
0-800V |
2.64A |
720W |
| TH6743A |
0-800V |
3.96A |
1080W |
应用
- 研发和设计验证通用测试
- 新能源：太阳能电池，新动力汽车，电动自行车
- 生产线工作台常规测试、维修
- 自动化设备集成测试
- 太阳能光伏模拟测试
- 教学实验室
- LED测试
技术参数
功能特点
A.可调斜率功能

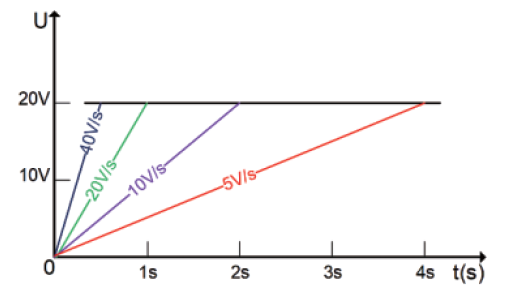

通过设置电压或电流的上升/下降时间获得电压/电流转换速率来控制输出
例如：设置输出电压为20V，电压转换速率为5V/s，则上升时间为4s；
电压转换速率为10V/s，则上升时间为2s；
电压转换速率为20V/s，则上升时间为1s；
电压转换速率为40V/s，则上升时间为0.5s。
B.可编程内部电阻 - 仿真电池输出
电池一般具有内部电阻，在使用电池供电时，输出电压由于电池的内部电阻分压，会出现电压下跌。
计算公式：

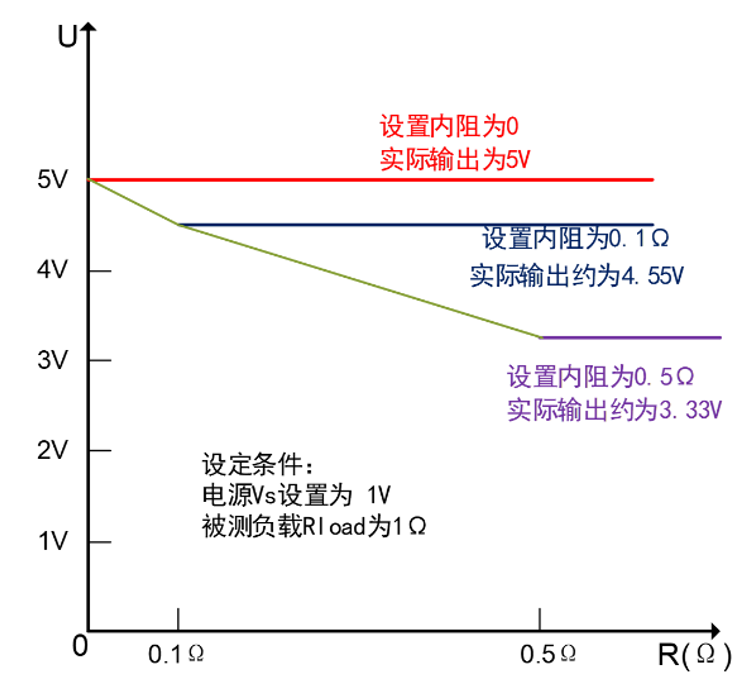

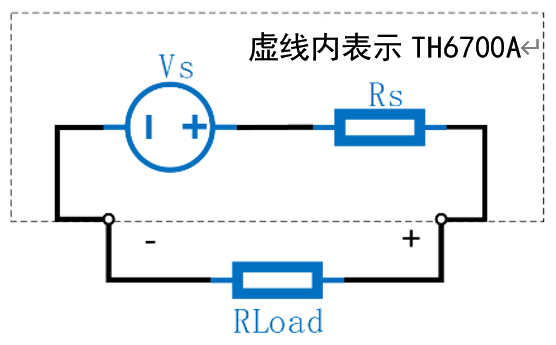

使用TH6700设置模拟内阻值，从而使输出电压下跌，模拟电池的真实输出。
C.恒压（CV）/恒流(CC)优先选择模式 – 保护被测件
传统电源在输出开启时通常处于CV模式，这会瞬间给电容性负载带来一个较大的浪涌电流。

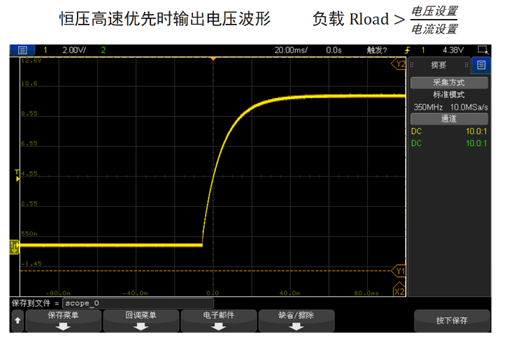

恒压优先模式，用于在输出开启时获取较快的电压爬升速度，以便针对需要电压高速的测试场景。
恒流优先模式是指在输出开启瞬间，优先运行在CC模式,可以避免突发的尖峰电流，保护器件免遭浪涌电流损坏。输出电流无过冲，用来测试恒流工作特性的待测物。
技术参数
| 参数 |
型号 |
TH6711A |
TH6712A |
TH6713A |
TH6721A |
TH6722A |
TH6723A |
|
输出 |
功率 |
360W |
720W |
1080W |
360W |
720W |
1080W |
| 电压 |
0-30V |
0-80V |
|||||
| 电流 |
0-33A |
0-66A |
0-100A |
0-12.5A |
0-25A |
0-37.5A |
|
| 设置 |
电压 |
0-31.5V |
0~84V |
||||
| 电流 |
0-36A |
0-72A |
0-108A |
0-13.5A |
0-27A |
0-40.5A |
|
| 负载调整率*1 |
电压 |
≤20mV |
≤45mV |
||||
| 电流 |
≤41mA |
≤77mA |
≤113mA |
≤18.5mA |
≤32mA |
≤45.5mA |
|
| 电源调整率*2 |
电压 |
≤18mV |
≤43mV |
||||
| 电流 |
≤41mA |
≤77mA |
≤113mA |
≤18.5mA |
≤32mA |
≤45.5mA |
|
| 设定/回读值解析度 |
电压 |
10mV |
|||||
| 电流 |
10mA |
10mA |
100mA |
10mA |
10mA |
10mA |
|
| 设定值精度 (25℃±5℃) |
电压>0.1V |
≤0.1%+10mV |
|||||
| 电流>0.1A |
≤0.1%+30mA |
≤0.1%+60mA |
≤0.1%+100mA |
≤0.1%+20mA |
≤0.1%+40mA |
≤0.1%+50mA |
|
| 回读值精度 (25℃±5℃) |
电压>0.1V |
≤0.1%+20mV |
|||||
| 电流>0.1A |
≤0.1%+40mA |
≤0.1%+70mA |
≤0.1%+100mA |
≤0.1%+20mA |
≤0.1%+40mA |
≤0.1%+50mA |
|
|
纹波与噪声 (20Hz-2MHz) |
差模电压 |
≤60mVp-p /7mVrms |
≤80mVp-p /11mVrms |
≤100mVp-p /14mVrms |
≤60mVp-p /7mVrms |
≤80mVp-p /11mVrms |
≤100mVp-p /14mVrms |
| 差模电流 |
≤72mArms |
≤144mArms |
≤216mArms |
≤27mArms |
≤54mArms |
≤81mArms |
|
| 动态恢复时间*3 |
≤2ms（恢复到0.1% + 10mV） |
||||||
| 上升时间 |
10%-90% |
≤50ms*4（空载）；≤50ms*4（满载） |
|||||
| 下降时间 |
90%-10% |
≤50ms*5（满载）；≤500ms*5（空载） |
|||||
| 延时 |
设置范围 |
0-99.99s（启动、停止） |
|||||
| 上升下降斜率设置 |
电压 |
0.01-60V/s |
0.1-160V/s |
||||
| 电流 |
0.01-72A/s |
0.1-144A/s |
0.1-216A/s |
0.01-27A/s |
0.01-54A/s |
0.01-81A/s |
|
| 模拟内阻 |
设置范围 |
0-0.833Ω |
0-0.417Ω |
0-0.278Ω |
0-5.926Ω |
0-2.963Ω |
0-1.975Ω |
| 功率因数 |
0.99（100VAC满载）；0.97（200VAC满载） |
||||||
| 效率 |
75%（100VAC满载）；77%（200VAC满载） |
76%（100VAC满载）；78%（200VAC满载） |
|||||
| 主从串并联控制 |
含主机最多并联3台、串联2台 |
||||||
|
保护 |
过压OVP |
3-33V |
3-33V |
3-33V |
8-88V |
8-88V |
8-88V |
| 过流OCP |
3.6-37.8A |
5-75.6A |
5-113.4A |
1.35-14.18A |
2.7-28.35A |
4.05-42.53A |
|
| 过温OTP |
内部温度上升决定 |
||||||
注：
*1. 负载调整率：空载-满载，恒输入电压
*2. 电源调整率：88-132VAC或170-265VAC，恒载
*3. 动态恢复时间：负载从额定输出电流的50%至100%变化时，输出电压在额定输出的0.1%+10mV范围内恢复的时间，负载频率=100Hz
*4. 上升时间：额定输出电压10%-90%，带额定电阻负载
*5. 下降时间：额定输出电压90%-10%，带额定电阻负载
| 参数 |
型号 |
TH6731A |
TH6732A |
TH6733A |
TH6741A |
TH6742A |
TH6743A |
|
输出 |
功率 |
360W |
720W |
1080W |
360W |
720W |
1080W |
| 电压 |
0-250V |
0-800V |
|||||
| 电流 |
4.2A |
8.4A |
12.6A |
1.32A |
2.64A |
3.96A |
|
| 设置 |
电压 |
0-262.5V |
0~840V |
||||
| 电流 |
0-4.5A |
0-9A |
0-13.5A |
0-1.44A |
0-2.884A |
0-4.32A |
|
| 负载调整率*1 |
电压 |
≤130mV |
≤405mV |
||||
| 电流 |
≤9.5mA |
≤14mA |
≤18.5mA |
≤6.44mA |
≤7.88mA |
≤9.32mA |
|
| 电源调整率*2 |
电压 |
≤128mV |
≤403mV |
||||
| 电流 |
≤9.5mA |
≤14mA |
≤18.5mA |
≤6.44mA |
≤7.88mA |
≤9.32mA |
|
| 设定/回读值解析度 |
电压 |
100mV |
|||||
| 电流 |
1mA |
1mA |
10mA |
1mA |
1mA |
1mA |
|
| 设定/回读值精度 (25℃±5℃) |
电压>0.1V |
≤0.1%+200mV |
≤0.1%+400mV |
||||
| 电流>0.1A |
≤0.1%+5mA |
≤0.1%+10mA |
≤0.1%+20mA |
≤0.1%+2mA |
≤0.1%+4mA |
≤0.1%+6mA |
|
| 纹波与噪声 (20Hz-2MHz) |
差模电压 |
≤80mVp-p /15mVrms |
≤100mVp-p /15mVrms |
≤120mVp-p /15mVrms |
≤150mVp-p /30mVrms |
≤200mVp-p/30mVrms |
|
| 差模电流 |
≤10mArms |
≤20mArms |
≤30mArms |
≤5mArms |
≤10mArms |
≤15mArms |
|
| 动态恢复时间*3 |
≤2ms |
||||||
| 上升时间 |
10%-90% |
≤100ms*4（空载）；≤100ms*4（满载） |
≤150ms*4（空载）；≤150ms*4（满载） |
||||
| 下降时间 |
90%-10% |
≤150ms*5（满载）；≤1200ms*5（空载） |
≤300ms*5（满载）；≤2000ms*5（空载） |
||||
| 延时 |
设置范围 |
0-99.99s（启动、停止） |
|||||
| 上升下降斜率设置 |
电压 |
0.1 - 500V/s |
1- 1600V/s |
||||
| 电流 |
0.001 - 9A/s |
0.01 - 18A/s |
0.01 - 27A/s |
0.001 - 2.88A/s |
0.001 - 5.76A/ s |
0.001 - 8.64A/s |
|
| 模拟内阻 |
设置范围 |
0 - 55.55Ω |
0 - 27.77Ω |
0 - 18.51Ω |
0 - 555.5Ω |
0 - 277.8Ω |
0 - 185.1Ω |
| 功率因数 |
0.99（100VAC满载）；0.97（200VAC满载） |
||||||
| 效率 |
77%（100VAC满载）；79%（200VAC满载） |
78%（100VAC满载）；80%（200VAC满载） |
|||||
| 主从串并联控制 |
含主机最多并联3台、串联2台 |
||||||
|
保护 |
过压OVP |
20-275V |
20-880V |
||||
| OVP精度 |
±2% 的额定输出电压 |
||||||
| 过流OCP |
0.45 - 4.72A |
0.9 - 9.45A |
1.35 - 14.17A |
0.144 - 1.512A |
0.288 - 3.024A |
0.432 - 4.536A |
|
| OCP精度 |
±2% 的额定输出电流 |
||||||
| 过温OTP |
内部温度上升决定 |
||||||
注：
*1. 负载调整率：空载-满载，恒输入电压
*2. 电源调整率：88-132VAC或170-265VAC，恒载
*3. 动态恢复时间：负载从额定输出电流的50%至100%变化时，输出电压在额定输出的0.1%+10mV范围内恢复的时间，负载频率=100Hz
*4. 上升时间：额定输出电压10%-90%，带额定电阻负载
*5. 下降时间：额定输出电压90%-10%，带额定电阻负载
